КСЛ маршрутизация КСЛ-433

[NPHH66]

При построении сетей на базе радиоканала заметили следующую особенность.
Во первых, при просмотре сети в MScan, связи между КСЛ-433 отображаются произвольным образом, не так как задано в структуре сети.
Во вторых, при удалении одного из удалённых КСЛ из сети, может пропасть связь и с некоторыми другими КСЛ.
Как происходит маршрутизация в КСЛ-433 нигде не документировано. Поэтому, хотелось бы знать:
- КСЛ-433 сам создаёт свою таблицу маршрутизации или в соответствии с заданной структурой сети.
- можно ли ретранслировать данные от одних удалённых КСЛ-433 через другие удалённые КСЛ.



[Alex]

При построении сетей на базе радиоканала заметили следующую особенность.
Во первых, при просмотре сети в MScan, связи между КСЛ-433 отображаются произвольным образом, не так как задано в структуре сети.
Во вторых, при удалении одного из удалённых КСЛ из сети, может пропасть связь и с некоторыми другими КСЛ.
Как происходит маршрутизация в КСЛ-433 нигде не документировано. Поэтому, хотелось бы знать:
- КСЛ-433 сам создаёт свою таблицу маршрутизации или в соответствии с заданной структурой сети.
- можно ли ретранслировать данные от одних удалённых КСЛ-433 через другие удалённые КСЛ.

КСЛ, скажем так, знает своё место в сети, знает сеть. В MScan все показанные связи берутся из КСЛов.
Использовать КСЛ в качестве ретранслятора, конечно, можно. Информация пойдёт, если правильно прописать все связи в Comclbcfg. Минусы: антенна ретранслятора должна быть круговой направленности, что снижает дальность; голосовая связь будет иметь дополнительную задержку.



[котяра]

........
Во вторых, при удалении одного из удалённых КСЛ из сети, может пропасть связь и с некоторыми другими КСЛ.
......

при наличии в ксл старых микропрограм такое возможно... проверьте версии микропрограм и замените при необходимости на последнию........



[revit]

Минусы: антенна ретранслятора должна быть круговой направленности, что снижает дальность; голосовая связь будет иметь дополнительную задержку.

Наврядли один КСЛ, пусть даже с круговой антенной, может работать как ретранслятор. Все же для ретрансляции необходимо два КСЛа в одном ММИ УМа с разнесением частот.



[Alex]

Наврядли один КСЛ, пусть даже с круговой антенной, может работать как ретранслятор. Все же для ретрансляции необходимо два КСЛа в одном ММИ УМа с разнесением частот.

КСЛы могут работать не только в паре, но и в тройке и в четвёрке на одной частоте при условии, что на одну диспетчерскую.



[revit]

КСЛы могут работать не только в паре, но и в тройке и в четвёрке на одной частоте при условии, что на одну диспетчерскую.

Да никто и не спорит. Но вот использовать несколько КСЛ на одной частоте рядом и тем более в одном ММИ это не есть гуд, учитывая что скорость и так небольшая



[NPHH66]

КСЛ, скажем так, знает своё место в сети, знает сеть. В MScan все показанные связи берутся из КСЛов.

в этом то и вопрос связи отображённые в MScan, не соответствуют установленным в ComCLBcfg.
в дополнение к этому - на пульте выключился компьютер, но КСЛ-Ehernet работал, и вся информация через него продолжала передаваться в Центральную диспетчерскую, со всех удалённых КСЛ. НО в КСЛ-Ehernet понятно, адреса связи прописываются жёстко, и тем не менее, получается, что для ретрансляции данных КСЛу компьютер не обязателен?.
В КСЛ-433 связи жёстко не прописываются, почему бы, если КСЛ потерял связь (радиосвязь) с КСЛ в диспетчерской, но видит другие в этой же сети, не начать транслировать свои данные в диспетчерскую через этот КСЛ, который он видит в данный момент. Вот это я и хотел узнать, возможно ли это?

при наличии в ксл старых микропрограм такое возможно... проверьте версии микропрограм и замените при необходимости на последнию........

во всех КСЛ стоит последняя версия микропрограммы (используем пароль сети - в старых прошивках не поддерживается)

Да никто и не спорит. Но вот использовать несколько КСЛ на одной частоте рядом и тем более в одном ММИ это не есть гуд, учитывая что скорость и так небольшая

помимо КСЛ в диспетчерской в сети ёщё 5 удалённых, работают нормально, причём при использовании даже направленной антенны в диспетчерской, она принимает сигнал даже с фронтального направления при достаточно большом расстоянии удалённого КСЛ. Вопрос, а действительно ли сигнал приходит с задней части диаграммы направленности, а не через другие КСЛ.



[revit]

Да никто и не спорит. Но вот использовать несколько КСЛ на одной частоте рядом и тем более в одном ММИ это не есть гуд, учитывая что скорость и так небольшая

помимо КСЛ в диспетчерской в сети ёщё 5 удалённых, работают нормально, причём при использовании даже направленной антенны в диспетчерской, она принимает сигнал даже с фронтального направления при достаточно большом расстоянии удалённого КСЛ. Вопрос, а действительно ли сигнал приходит с задней части диаграммы направленности, а не через другие КСЛ.

Я не уточнил -я говорил не о звездообразной структуре, а о именно о ретрансляции одним КСЛом. В круговой (звездообразной) схеме всё работает на одной частоте.



[котяра]

........, и тем не менее, получается, что для ретрансляции данных КСЛу компьютер не обязателен?.

необязателен

..........................................................................
В КСЛ-433 связи жёстко не прописываются, почему бы, если КСЛ потерял связь (радиосвязь) с КСЛ в диспетчерской, но видит другие в этой же сети, не начать транслировать свои данные в диспетчерскую через этот КСЛ, который он видит в данный момент. Вот это я и хотел узнать, возможно ли это?

...................................................................................


по видимоу невозможно. так как в последних прошивках на 433 ретрансляция как понял непподерживается.

........................................................................................
помимо КСЛ в диспетчерской в сети ёщё 5 удалённых, работают нормально, причём при использовании даже направленной антенны в диспетчерской, она принимает сигнал даже с фронтального направления при достаточно большом расстоянии удалённого КСЛ. Вопрос, а действительно ли сигнал приходит с задней части диаграммы направленности, а не через другие КСЛ.

.............................................................................................

приходит сзади. это точно. диаграма антенны реально напоминает форму "яйца".



[revit]

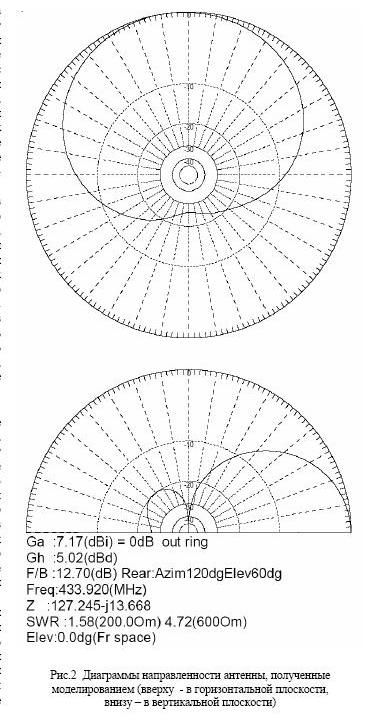

Из РЭ на антеннуАН3-433



[котяра]

ну ошибся



[revit]

ну ошибся

А может и нет . На диаграмме показана основная направленность вперед при вертикальной поляризации, а на практике берет неплохо и сзади
Может потому что, как внизу подписано, это моделирование?



[oleg]

В КСЛ-433 связи жёстко не прописываются, почему бы, если КСЛ потерял связь (радиосвязь) с КСЛ в диспетчерской, но видит другие в этой же сети, не начать транслировать свои данные в диспетчерскую через этот КСЛ, который он видит в данный момент. Вот это я и хотел узнать, возможно ли это?

Проясняю ситуацию.

Работа КСЛ433 построена по принципу звезды без поддержки рестрансляции через радиоканал, т.е. КСЛ не сможет приняв через радиоканал от одного удаленного КСЛ433 данные и передать эти данные через этот же радиоканал на другой удаленный КСЛ433. Это связано с ограниченной полосой пропускания радиоканала. Ретрансляцию цифровых данных сделать несложно... а вот с голосом такой фокус не пройдет - не хватает скорости в радиоканале. В связи с этим данная технология для 433 не была реализована. Т.к. заказчику в конце концов будет совершенно невозможно обьяснить - почему у него "цифра" ходит а "голос" - нет.
Поддержка режима ретрансляции реализована только для технологии Ethernet.
