Т.к. документации спустя 2 года так и не появилось, задам вопрос:

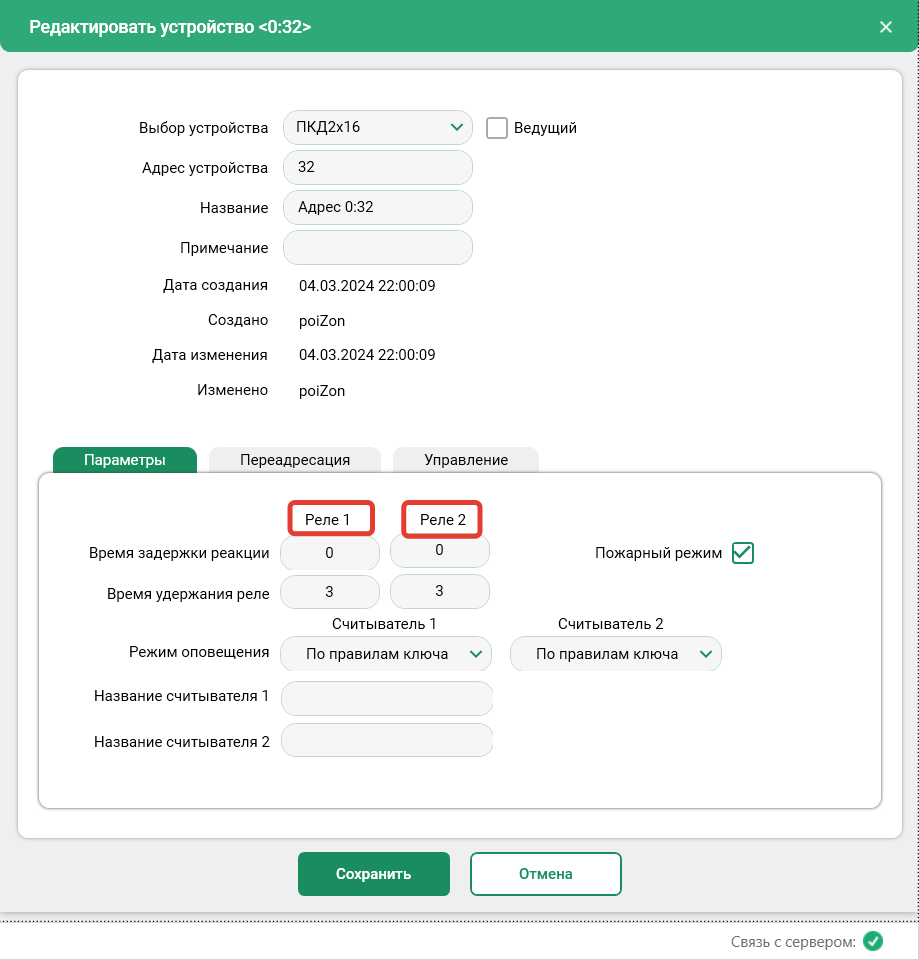

У ПКД 16 выходных реле, по схеме устройства видно что каждое реле имеет своё управление с отдельной ноги процессора (т.е. с аппаратной точки зрения имеет возможность независимого управления), в настройках ПО портал интерфейс такой же как для ПКД2х2, т.е. реле 1 и реле 2, так какой же алгоритм управления ими?
У меня такая задача: на лифте надо заблокировать часть этажей (здание административное, блокировать надо как приказы так и вызовы) при этом есть необходимость завязать на СКД режим "с проводником". Хотелось бы обойтись одним считывателем в кабине, 5 выходов реле использовать для блокировки приказов (для начала всё разом, но возможно в будущем не помешало бы и ими управлять персонально), а одно реле в режиме триггерного управления для переключения режима нормальная работа/с проводником.



[Anna]

Т.к. документации спустя 2 года так и не появилось, задам вопрос:
У ПКД 16 выходных реле, по схеме устройства видно что каждое реле имеет своё управление с отдельной ноги процессора (т.е. с аппаратной точки зрения имеет возможность независимого управления), в настройках ПО портал интерфейс такой же как для ПКД2х2, т.е. реле 1 и реле 2, так какой же алгоритм управления ими?
У меня такая задача: на лифте надо заблокировать часть этажей (здание административное, блокировать надо как приказы так и вызовы) при этом есть необходимость завязать на СКД режим "с проводником". Хотелось бы обойтись одним считывателем в кабине, 5 выходов реле использовать для блокировки приказов (для начала всё разом, но возможно в будущем не помешало бы и ими управлять персонально), а одно реле в режиме триггерного управления для переключения режима нормальная работа/с проводником.

Здравствуйте!
Документация находится на сайте https://lkds.ru/, в разделе "ДОКУМЕНТАЦИЯ": https://lkds.ru/docs/
Руководство по эксплуатации на ПКД 2х16: https://lkds.ru/upload/docs/lkds/portal2/PKD2x16_re.pdf
Инструкция по работе в ПО "Портал 2.0": https://lkds.ru/manual/po__portal_2_0_.htm

По описанию задачи Вам необходимо настроить ограничение доступа по этажам: https://lkds.ru/manual/ogranichenie_dostupa...trojstvam_2.htm

Для удержания реле включенным на необходимое абоненту время, установите галочку «Переключение» (применяется для всех разрешенных реле ключа)инструкция: https://lkds.ru/manual/izmenenie_rezhima_ra...da__rele__4.htm



[poizon]

Здравствуйте!
Документация находится на сайте https://lkds.ru/, в разделе "ДОКУМЕНТАЦИЯ": https://lkds.ru/docs/

Вот в этом разделе нет ничего путнего.

Инструкция по работе в ПО "Портал 2.0": https://lkds.ru/manual/po__portal_2_0_.htm

Вот с этим ознакомлюсь. Спасибо. Хотя я предпочитаю возможность распечатать и почитать.

По описанию задачи Вам необходимо настроить ограничение доступа по этажам: https://lkds.ru/manual/ogranichenie_dostupa...trojstvam_2.htm

Это я знаю.

Для удержания реле включенным на необходимое абоненту время, установите галочку «Переключение» (применяется для всех разрешенных реле ключа)инструкция: https://lkds.ru/manual/izmenenie_rezhima_ra...da__rele__4.htm

С этим уже тоже разобрался опытным путём.
Остался вопрос по ПКД2х16, управление 16ю каналами производится одновременно или каждый канал можно включать/выключать независимо?



[Anna]

Остался вопрос по ПКД2х16, управление 16ю каналами производится одновременно или каждый канал можно включать/выключать независимо?
[/quote]

Можно
Опишите задачу подробнее. Для каких целей необходимо независимое управление реле на ПКД2х16.



[poizon]

Можно
Опишите задачу подробнее. Для каких целей необходимо независимое управление реле на ПКД2х16.

Как я уже говорил, мне надо заблокировать 5 приказов и ещё одним реле коммутировать режим с проводником



[oleg]

Как я уже говорил, мне надо заблокировать 5 приказов и ещё одним реле коммутировать режим с проводником

Варианты на выбор. Для одного ПКД2*16 несколько карт. Одна карта срабатывание 5 реле. Вторая карта срабатывание 1 реле. Третья карта срабатывание 5 + 1 реле.
Или уточните задачу.



[poizon]

Варианты на выбор. Для одного ПКД2*16 несколько карт. Одна карта срабатывание 5 реле. Вторая карта срабатывание 1 реле. Третья карта срабатывание 5 + 1 реле.
Или уточните задачу.

Основные ключи (допустим 10 штук) управляют только блокировкой приказов (5 реле), 1 отдельный ключ только включает/выключает режим с проводником (1 реле)



[oleg]

Основные ключи (допустим 10 штук) управляют только блокировкой приказов (5 реле), 1 отдельный ключ только включает/выключает режим с проводником (1 реле)

Это штатная функция ПКД2х16 (ПКД2х2).



[poizon]

Это штатная функция ПКД2х16 (ПКД2х2).

С ПКД2х2 понятно, а с ПКД2х16 не очень очевидно



[Anna]

С ПКД2х2 понятно, а с ПКД2х16 не очень очевидно
Вложение IPB #3015

Здравствуйте!

Настройки необходимо выполнять для каждого ключа доступа, для этого:

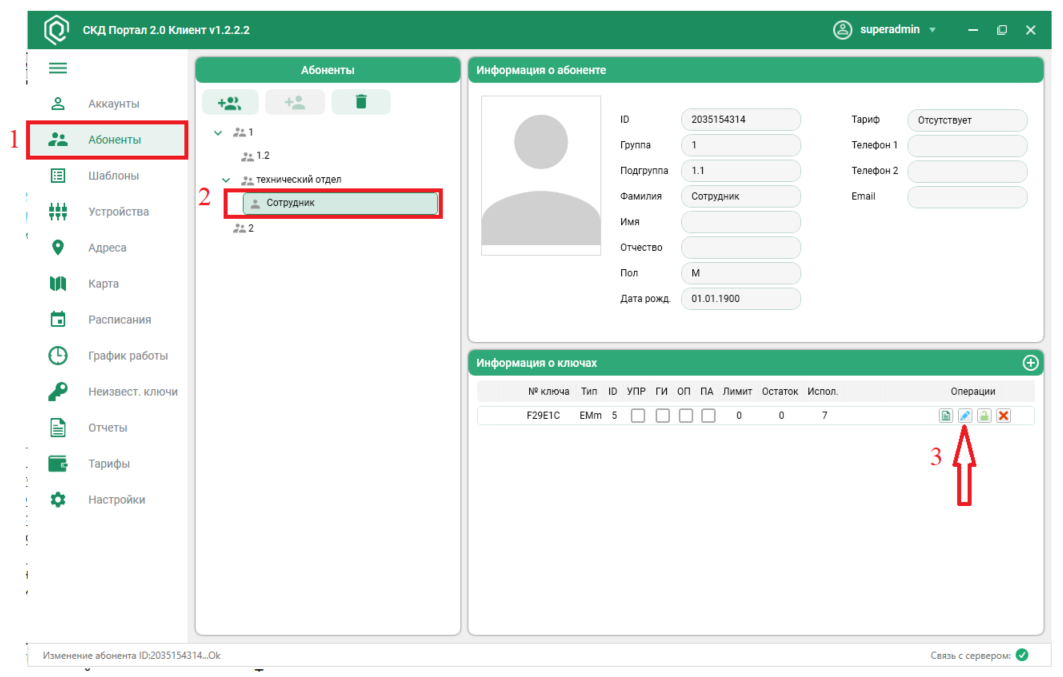

1. Перейдите в "Абоненты"
2. Выберите абонента
3. Перейдите в режим редактирования ключа доступа

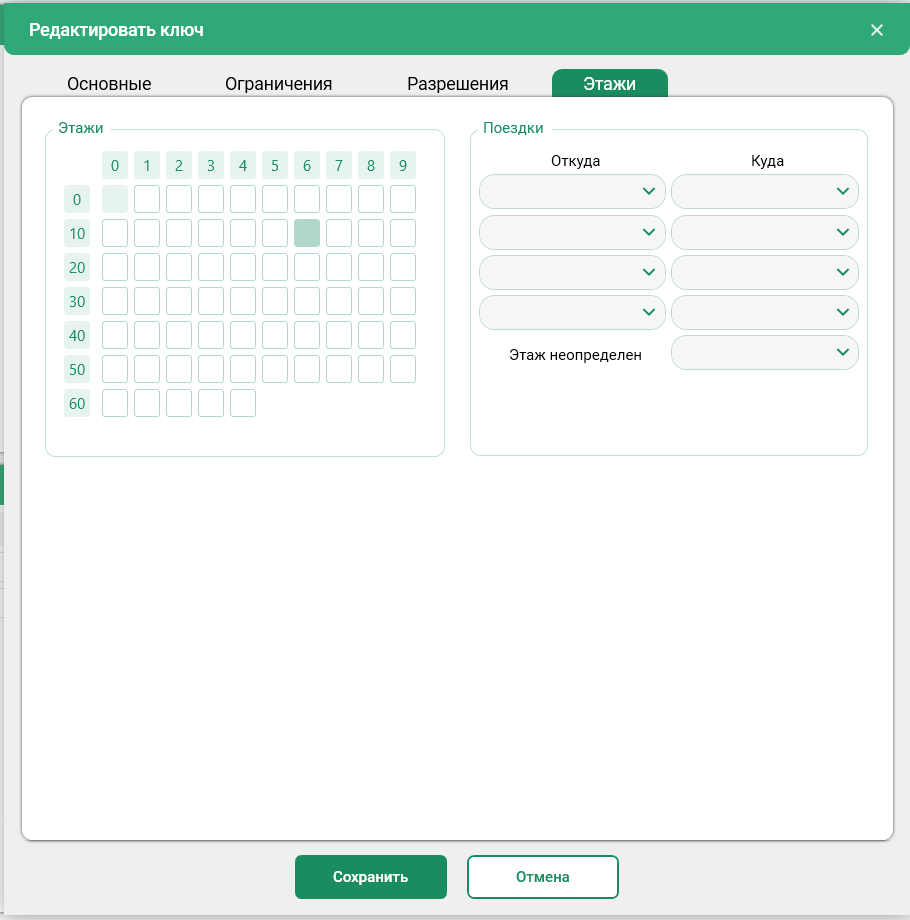

4. Перейдите на вкладку "Этажи"
5. Выберите необходимые реле.
– зеленый цвет — доступ разрешен
– белый – доступ запрещен.

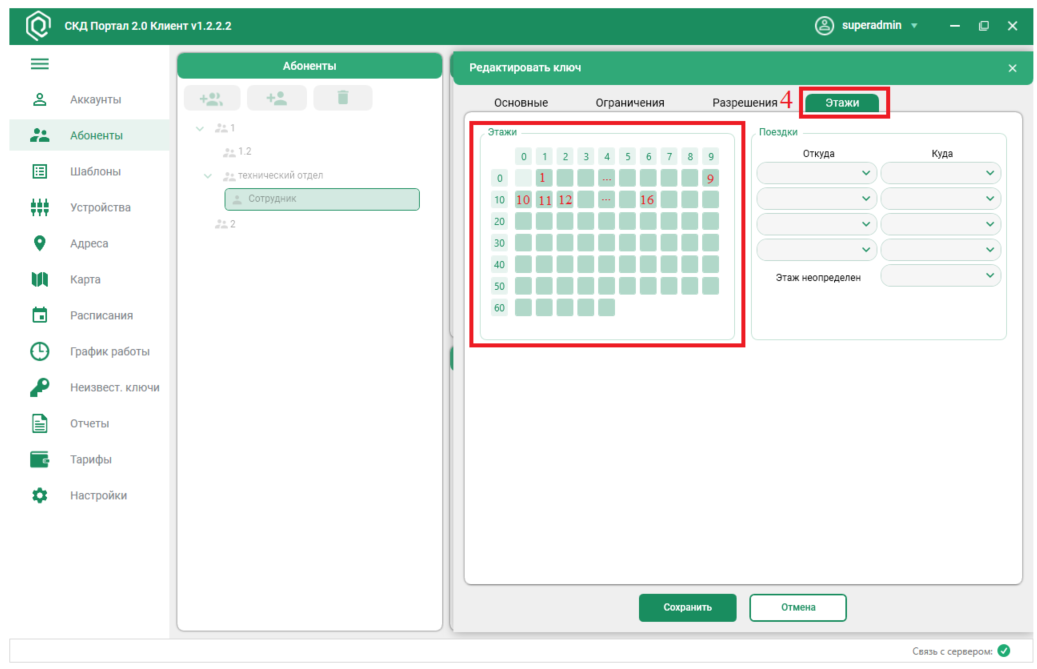

Во вложении скриншоты.



[poizon]

Здравствуйте!

Настройки необходимо выполнять для каждого ключа доступа, для этого:

1. Перейдите в "Абоненты"
2. Выберите абонента
3. Перейдите в режим редактирования ключа доступа
4. Перейдите на вкладку "Этажи"
5. Выберите необходимые реле.
– зеленый цвет — доступ разрешен
– белый – доступ запрещен.

Во вложении скриншоты.

Вот теперь понятней, спасибо.

Т.е. я правильно понял, что для ключа смены режима я ставлю галку переключение и настраиваю доступ только на 16 этаж (например) ?



[Anna]

Вот теперь понятней, спасибо.

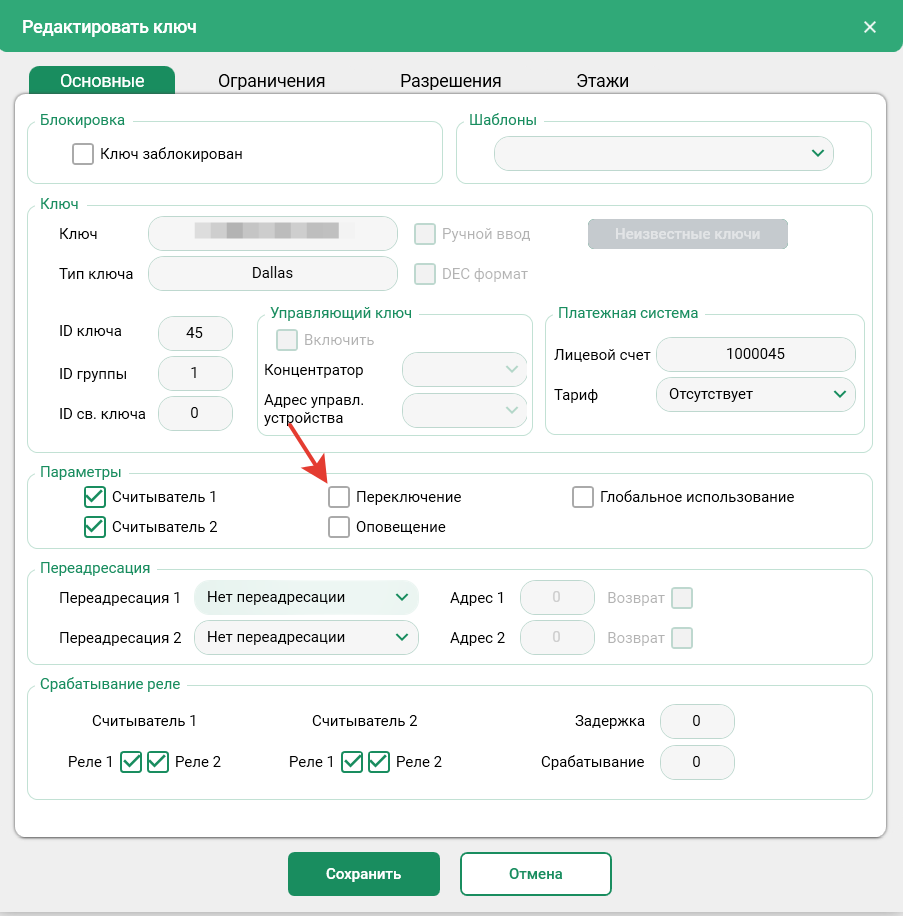

Т.е. я правильно понял, что для ключа смены режима я ставлю галку переключение Вложение IPB #3018 и настраиваю доступ только на 16 этаж (например) Вложение IPB #3019 ?

Да.
При прикладывании этого ключа доступа к считывателю, замкнется 16 реле и будет "активно" до тех пор, пока повторно не приложить ключ с считывателю.



[poizon]

Да.
При прикладывании этого ключа доступа к считывателю, замкнется 16 реле и будет "активно" до тех пор, пока повторно не приложить ключ с считывателю.

Хьюстон, у нас проблемы! Собрал на столе будущую систему и словил интересный баг:
прикладываю ключ включения режима погрузки - соответствующее реле включается и остается во включенном состоянии (всё отлично), но (!!!) прикладываю простой ключ (который разрешает поездки), система его принимает, однако реле приказов не включаются до тех пор пока первым ключом я не выключу реле погрузки, только после этого все остальные реле щелкнут на 3 секунды.



[alex_san]

Хьюстон, у нас проблемы! Собрал на столе будущую систему и словил интересный баг:
прикладываю ключ включения режима погрузки - соответствующее реле включается и остается во включенном состоянии (всё отлично), но (!!!) прикладываю простой ключ (который разрешает поездки), система его принимает, однако реле приказов не включаются до тех пор пока первым ключом я не выключу реле погрузки, только после этого все остальные реле щелкнут на 3 секунды.

То, что при активации ключа с режимом переключения, не отрабатывают простые ключи - это не баг. Это штатное поведение системы - так и задумывалось.
Если у вас есть обоснованное мнение по поводу изменения данного алгоритма, то мы готовы его выслушать. Можете изложить его любым удобным для вас способом: форум, почта, ифтсап, телефон.

А лучше приехать в офис и обсудить всё лично (вы же из Новосибирска). Или можем встретиться на вашей территории.



[poizon]

Если у вас есть обоснованное мнение по поводу изменения данного алгоритма, то мы готовы его выслушать. Можете изложить его любым удобным для вас способом: форум, почта, ифтсап, телефон.

Как я уже говорил, мне нужно отдельным ключом переводить лифт в погрузку (режим с проводником), сие действие осуществляется замыканием контактов реле 16го этажа (оно настроено на режим переключение в параметрах спецключа), при этом в лифте надо возить груз, но приказы-то заблокированы и простой ключ (разблокировки приказов) не работает



[alex_san]

Как я уже говорил, мне нужно отдельным ключом переводить лифт в погрузку (режим с проводником), сие действие осуществляется замыканием контактов реле 16го этажа (оно настроено на режим переключение в параметрах спецключа), при этом в лифте надо возить груз, но приказы-то заблокированы и простой ключ (разблокировки приказов) не работает

Для того, чтобы реализовать то, что вы говорите, нужно вывести лифт из режима погрузки - приложить спецключ. Затем, при помощи обычного ключа, совершить поездку на нужный этаж.



[poizon]

Для того, чтобы реализовать то, что вы говорите, нужно вывести лифт из режима погрузки - приложить спецключ. Затем, при помощи обычного ключа, совершить поездку на нужный этаж.

Так это фигня получается, если вывести лифт из погрузки, то он по вызовам бегать тоже начнёт. Как костыль я уже подумал спецключом активировать переключение всех 16 реле, но вариант с сохранением блокировки приказов куда лучше (здание административное, разные собственники, друг от друга отгораживаются, для того и СКУД ставим).

Вообще по схемотехнике портал 2 очень классная платформа (независимое поканальное управление каждого реле процессором это же клондайк), но вот программно не хватает простора для творчества. С таким железом можно сделать полноценно программируемые триггерные входа/выхода, почти как у ПЛК.



[alex_san]

Так это фигня получается, если вывести лифт из погрузки, то он по вызовам бегать тоже начнёт. Как костыль я уже подумал спецключом активировать переключение всех 16 реле, но вариант с сохранением блокировки приказов куда лучше (здание административное, разные собственники, друг от друга отгораживаются, для того и СКУД ставим).

Вообще по схемотехнике портал 2 очень классная платформа (независимое поканальное управление каждого реле процессором это же клондайк), но вот программно не хватает простора для творчества. С таким железом можно сделать полноценно программируемые триггерные входа/выхода, почти как у ПЛК.

Отлично! Есть о чем поговорить! Предлагаю встретиться и обменяться мнениями и пожеланиями.
Во сколько вам будет удобно в понедельник (25 марта)? Мы к вам подъедем.



[seal]

Добрый день.
У нас на лифте установлен лифтовой блок версии 7.2 «KONE». Можно ли к нему подключить ПКД-2х16 чтобы вносить ключи с компьютера диспетчера? И какая версия прошивки должна быть на лифтовом блоке?



[Anna]

Добрый день.
У нас на лифте установлен лифтовой блок версии 7.2 «KONE». Можно ли к нему подключить ПКД-2х16 чтобы вносить ключи с компьютера диспетчера? И какая версия прошивки должна быть на лифтовом блоке?

Добрый день!
ПКД 2х16 подключается, по шине CAN, к лифтовому блоку версии 7.2 любого исполнения.
Прошивки в устройствах рекомендуем периодически обновлять.
Руководство по эксплуатации на ПКД 2х16: https://lkds.ru/upload/docs/lkds/portal2/PKD2x16_re.pdf
На ПК диспетчера необходимо установить:

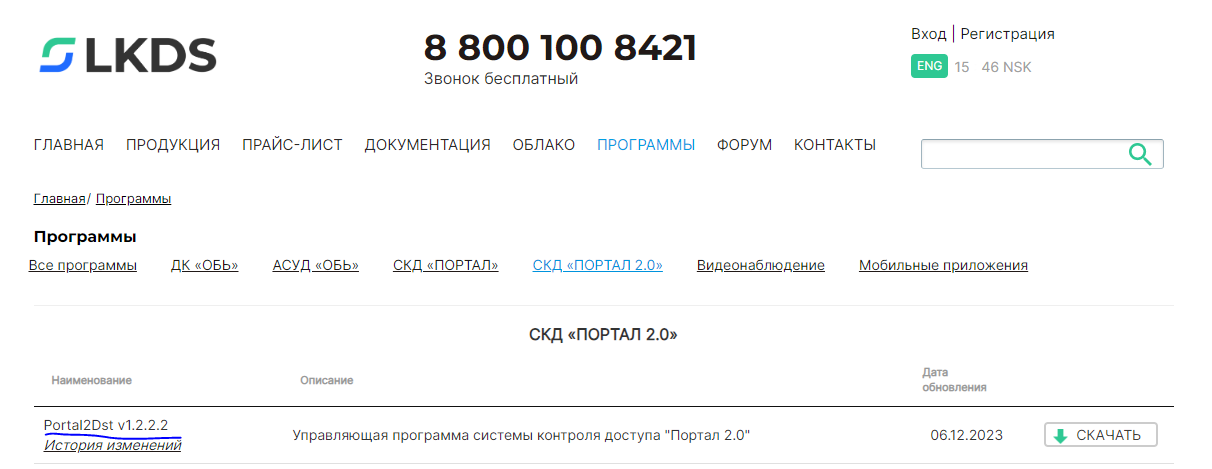

1. ПО СКД "Портал 2.0" с сайта: https://lkds.ru/programms/
2. Microsoft SQL Server
3. Считыватель Z-2 USB, для ввода карт доступа в ПО СКД "Портал 2.0".
