Стенд проверки ЛБ 6.0

[Victorovich]

Пытался проверить 6.0-ШУЛК 17. Кабель ММИ подключен к 6 порту ноутбука, кабель стенда к 10 порту.
Призапуске эмулятора по 6 порту получаем "ошибка при подключении к порту: 5(0х5) - отказано в доступе", по 10 порту -"ошибка при подключении к порту: 2(0х2) - не удаётся найти указаный файл".
Что бы это значило?



[revit]

Пытался проверить 6.0-ШУЛК 17. Кабель ММИ подключен к 6 порту ноутбука, кабель стенда к 10 порту.
Призапуске эмулятора по 6 порту получаем "ошибка при подключении к порту: 5(0х5) - отказано в доступе", по 10 порту -"ошибка при подключении к порту: 2(0х2) - не удаётся найти указаный файл".
Что бы это значило?

С com 10 проблема известная по конфигуратору - https://forum.lkds.ru/threads/293/
перенастрой вручную на порт меньший 10. А вот с 6 незнаю-может поробовать поставить из диапазона 1-3?



[Victorovich]

С com 10 проблема известная по конфигуратору - https://forum.lkds.ru/threads/293/
перенастрой вручную на порт меньший 10. А вот с 6 незнаю-может поробовать поставить из диапазона 1-3?

Самое интересное, что в открывающемся окне выбора портов присутствует и 3, хотя он совершенно не задействован. Пытался, но выдаёт ошибку 85.



[revit]

Самое интересное, что в открывающемся окне выбора портов присутствует и 3, хотя он совершенно не задействован. Пытался, но выдаёт ошибку 85.

Поставить не в программе эмулятора, а в настройках порта в "оборудовании" вручную изменить.



[revit]

Поставить не в программе эмулятора, а в настройках порта в "оборудовании" вручную изменить.

Появилась необходимосчть проверить ЛБ5.4-отис, т.к. давно "мигал" и совсем потух -написал "отсутсвует связь с мкс".
С помощью стенда ЛБ6 ничего не получилось.
Для проверки работоспособности стенда и переходника взял ЛБ6-отис новый из коробки. При запуске эмулятора пишет -"отсутсвует связь с мкс".
Причем когда отключаешь переходник-OTIS от ЛБ то пишет дополнительно - "нет напряжения в цепи управления" а когда включаешь -только "отсутствует связь с мкс".
Вопрос почему-может переходник неисправен?



[revit]

Для проверки работоспособности стенда и переходника взял ЛБ6-отис новый из коробки. При запуске эмулятора пишет -"отсутсвует связь с мкс".
Причем когда отключаешь переходник-OTIS от ЛБ то пишет дополнительно - "нет напряжения в цепи управления" а когда включаешь -только "отсутствует связь с мкс".
Вопрос почему-может переходник неисправен?

Народ , помогите, кто нибудь пользовался стендом для проверки блоков ОТИС?
Заменили микросхемы 485 в переходнике-картина аналогичная. Светодиоды прием-передача на стенде не моргают. В чем секрет????
Если выбрать тип станции SODIMAS- начинает мигать светодиод "передача".
Версия EmulMCS-1.0.0.13. С ШУЛКами и УЛами все работает.
Ну как же проверить блок ОТИС????



[oleg]

Народ , помогите, кто нибудь пользовался стендом для проверки блоков ОТИС?
Заменили микросхемы 485 в переходнике-картина аналогичная. Светодиоды прием-передача на стенде не моргают. В чем секрет????
Если выбрать тип станции SODIMAS- начинает мигать светодиод "передача".
Версия EmulMCS-1.0.0.13. С ШУЛКами и УЛами все работает.
Ну как же проверить блок ОТИС????

есть идея... выложи фотографии платы разобранного переходника OTIS в возможно лучшем разрешении c обеих сторон... посмотрим что можно сделать...



[revit]

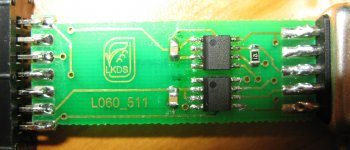

Ну вот собственно



[revit]

Ну вот собственно

Ну что по переходнику ОТИС????
И еще проблема -аналогичная, с ШУЛК32.
Видимо я все же подзабыл -проверялись ранее блоки ШУЛК32 или нет...
Сейчас бодался часа полтора-нет работает стенд с ШУЛК32, ни с блоком модернизированнным ни с новым из коробки. На переходнике светодиод горит, на стенде моргают оба, в окне сообщений пишет "запрос: 000 ответ: и всё... На ЛБ-"отказ". В МПульте -"отсутствует напряжение...", отсутсвуетс связь с международной космической станцией"...
Проверил ЛБ6УКЛ и ЛБ5.4-ШУЛК17 - все отлично.
Уже волосы на голове кучерявятся и дым из ушей идет.... :blink:



[revit]

Народ , помогите, кто нибудь пользовался стендом для проверки блоков ОТИС?

Неужели никто не пользуется стендом???? ШУЛК32 и ОТИС проверяются?



[NPHH66]

с ШУЛК-32 было тоже самое. Видимо это сам стенд, либо программное обеспечение для стенда надо доработать, но это вопрос к разработчикам. Полноценно ШУЛКи ремонтировать не можем, а надо.



[madlev]

Неужели никто не пользуется стендом???? ШУЛК32 и ОТИС проверяются?

У меня тоже не получалось проверить ЛБ 6 ОТИС на стенде. Выдавалась информация об отсутствии связи со станцией. Я правда пробовал проверять около года назад. Действительно где-то недоработка.



[oleg]

Ну вот собственно
Вложение IPB #250
Вложение IPB #251

извиняюсь за задержку.... итак - отсутствие связи с OTIS определяется ошибкой в трассировке платы адаптера.... картинку изменений для решения проблемы прилагаю....
по ШУЛК32 - проблема в программе эмулятора - в ближайшее время Андрей Владимирович обновит дистрибутив эмулятора.



[Andi]

по ШУЛК32 - проблема в программе эмулятора - в ближайшее время Андрей Владимирович обновит дистрибутив эмулятора.

В архиве MTest.rar (ссылка из стенда проверки ЛБ6) исправлен программный эмулятор для ШУЛК32



[revit]

В архиве MTest.rar (ссылка из стенда проверки ЛБ6) исправлен программный эмулятор для ШУЛК32

Заработал ШУЛК-32 и Отис после переделки переходника. Но вот у ШУЛКа как то странно-как не отключали переходник -не пишет "отстутсвует связь с МКС", а только "отс. напряжение..."



[support]

Надо подождать подольше, тогда напишет.



[NPHH66]

Кто-то проверял на стенде блоки LG? При подключении эмулятора не устанавливается связь с MSC.
