КСЛ два КСЛ-Ethernet через кабель RJ-45

[Ruslan]

Доброго времени суток.

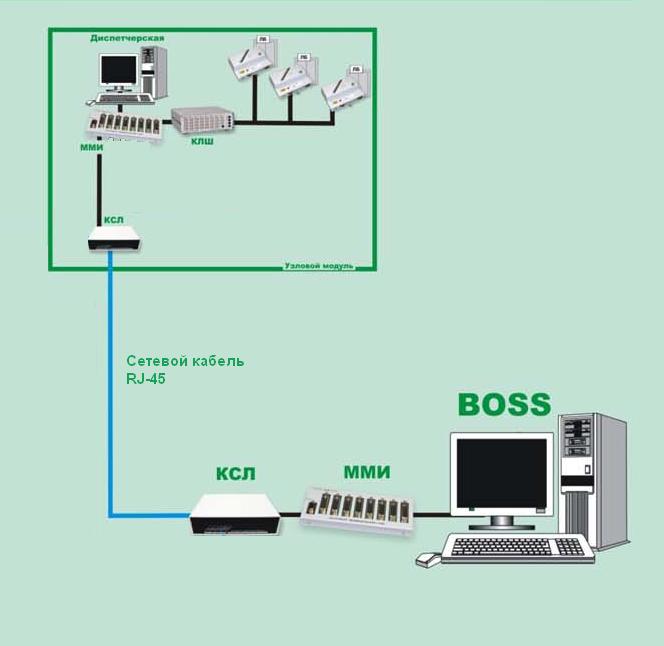

Поставлена задача соединить два компьютера с Mpult через два устройства КСЛ-Ethernet при этом осуществить соединение при помощи сетевого кабеля (RJ-45).. Это возможно ли?? Необходимо ли использовать хаб при подключении этих КСЛов. Вкладываю условную схему этого подключения.
Заранее благодарен.

P.S. На компьютерах установлена ОС Windows 7



[котяра]

думаю что возможно....

но вот для каких это целей делается?



[Ruslan]

но вот для каких это целей делается?

На объекте хотят поставить два компьютера с программой MPult (в диспетчерской и охранном помещении) расстояние между ними 50-70м. Без выхода во внешнюю сеть. Пытался подключить через два КСЛ через сетевой кабель, сетевая индикация горит но ч/з программу сканирование сети (MScanPro.exe) второй КСЛ-Ethernet не определяется. Может гдето промах? Подключение точно такое же как и на рисунке. Жутко извиняюсь, я впервые сталкиваюсь с технической частью диспетчеризации.

Еще вопрос при установке в ММИ-USB устройство КСЛ-Ethernet и КЛШ почему определяется только устройство находящееся в слоте P-7.
Заранее спасибо!



[revit]

Доброго времени суток.
Поставлена задача соединить два компьютера с Mpult

Второй комп только для контроля или ГГС тоже?
Думаю лучше и проще реализовать данную схему без участия КСЛ, используя LKDSDrv.

Еще вопрос при установке в ММИ-USB устройство КСЛ-Ethernet и КЛШ почему определяется только устройство находящееся в слоте P-7.

Баг. Наверное КЛШ показывает а КСЛа нет? Нажми кнопку сканирование-появится и КСЛ.



[котяра]

На объекте хотят поставить два компьютера с программой MPult (в диспетчерской и охранном помещении) расстояние между ними 50-70м. Без выхода во внешнюю сеть. Пытался подключить через два КСЛ через сетевой кабель, сетевая индикация горит но ч/з программу сканирование сети (MScanPro.exe) второй КСЛ-Ethernet не определяется. Может гдето промах? Подключение точно такое же как и на рисунке. Жутко извиняюсь, я впервые сталкиваюсь с технической частью диспетчеризации.

Еще вопрос при установке в ММИ-USB устройство КСЛ-Ethernet и КЛШ почему определяется только устройство находящееся в слоте P-7.
Заранее спасибо!

да....
дела....

начнем с простого.
в каакой слот мми подключен ксл со стороны босса? его можно ставить только в 7 слот. (дальний от разьема юсб)
как расположено оборудование в мми в диспетчерской?
правильно ли прописано в обеих ксл маршрутизация?(можеш скрины сбросить. посмотрим) кстати изучи инструцию на ксл....
в диспетчерской босс комп должен быть указан вслоте 9 (пасивная диспетчерская)



насчет определения устройств... тут непонятка... где и что неопределяется.. поподробней можно? мож тут и зарыта собака? структуру обеих диспетчерских дай тоже...


кстати почитайка вот это... для общего развития: https://forum.lkds.ru/threads/493/



[Alex]

Еще вопрос при установке в ММИ-USB устройство КСЛ-Ethernet и КЛШ почему определяется только устройство находящееся в слоте P-7.

При подключении КЛШ или КСЛ к ММИ сначала подключается 7-й слот, а потом в любом порядке. Комбинация перемычек на ММИ (номер УМ) не должны совпадать с другим ММИ. Опиши поподробнее что где и в каком слоте включено. Какой софт стоит: MPult или MPultPro? Поможем. Кабель UTP как расключен: патч-кордом или кросс-овером? Лучше кросс-овером, поскольку некоторые устройства могут не иметь автоопределения.



[Ruslan]

Второй комп только для контроля или ГГС тоже?

Для контроля и ГГС
Думаю лучше и проще реализовать данную схему без участия КСЛ, используя LKDSDrv.

Нажми кнопку сканирование-появится и КСЛ.

Не помогает проблема, с ММИ остается.
Есть подозрение что проблема заключается в контактором кабеле (25х25), т.к. он не был заказан поэтому купил стандартный Comовский кабель.


Спасибо всем большое сейчас ознакамливаюсь со всей информацией.

Опиши поподробнее что где и в каком слоте включено. Какой софт стоит: MPult или MPultPro? Поможем. Кабель UTP как расключен: патч-кордом или кросс-овером? Лучше кросс-овером, поскольку некоторые устройства могут не иметь автоопределения.

В Компьютере БОСС подключен ММИ ч/з USB кабель в ММИ в 7 слоте КСЛ, на втором компьютере в ММИ 7 слот КЛШ 6 слот КСЛ. 2 КСЛ подключены сетевым кабелем (crossover). На обоих компьютерах стоит MPultPro. Завтра запаяю соединительные кабели (25х25).
Отпишу, Спасибо!



[Alex]

Есть подозрение что проблема заключается в контактором кабеле (25х25), т.к. он не был заказан поэтому купил стандартный Comовский кабель.

Это не проблема, а недоразумение. В кабеле все 25 контактов соединены один к одному. Типа удлинителя 25х25.

В Компьютере БОСС подключен ММИ ч/з USB кабель в ММИ в 7 слоте КСЛ, на втором компьютере в ММИ 7 слот КЛШ 6 слот КСЛ. 2 КСЛ подключены сетевым кабелем (crossover). На обоих компьютерах стоит MPultPro. Завтра запаяю соединительные кабели (25х25).
Отпишу, Спасибо!

В структуре диспетчерской: Правой кнопкой мыши по подсети -> изменить подсеть. Ставишь галку "ММИ используется", Правой по УМ -> вставить УМ, задаёшь номер УМ для БОСС и ставишь галку "обслуживается в другой диспетчерской". В УМ диспетчерской ставишь слоты: 7 - КЛШ, 6 - КСЛ-Е, правой по КСЛ-Е -> вставить связь -> УМ входящий (будет в одном варианте) -> слот входящий 7. Сохранить. Вызвыть конфигуратор снова, правой по КСЛ -> адреса связи.
КСЛ 192.168.1.3, 192.168.1.2, 255.255.255.0 44000 44001
Номер УМ БОСС, слот 7, 192.168.1.4 44000 44001
БОСС: удалить комп из 8 слота -> вставить слот 9 компьютер. В подсети указать "ММИ используется". В общем далее всё аналогично, только не надо ставить галку "обслуживается в другой диспетчерской". В МПультПро ставишь галку "разрешить звук и мерцание в ЦД", если звуки нужны. Не нужны - не ставишь галку.
КСЛ 192.168.1.4, 192.168.1.2, 255.255.255.0 44000 44001
УМ дисп, слот 6, 192.168.1.3 44000 44001
Вот так примерно. IP не обязательно эти, просто как пример. Кабель UTP кросс-овером.
