[Victorovich]

Не совсем понял что именно не получается. У нас нет лб-6.1-про, но при этом раньше имели 2х провайдеров и все работало, впоследствии перешли на одного, т.к. не устраивала скорость второго по одному из каналов и их условия работы с клиентами, т.е. нами.
Оборудование так стоит: ПК - ММИ - КСЛ - Свитч - а далее уже провайдеры. Работая с обью я так понял ей вообще все равно какие там подсети у промежуточных устройств, лишь бы был канал и оборудование оби имело общую подсеть, а соединение найдет сама.

Не всегда есть возможность и необходимость заводить в диспетчерскую линии от всех провайдеров. Достаточно ПК (без ММИ, КСЛ и т.д.) и "белой" точки доступа. Но когда провайдеров много, в разных частях города или городов, бывают проблеммы в отсутствии, у некоторых из них, выхода в "белый" интернет. При этом "Обь", при всём нашем к ней уважении, сама соединение не найдёт! Об этом и речь.



[Gaff]

Не всегда есть возможность и необходимость заводить в диспетчерскую линии от всех провайдеров. Достаточно ПК (без ММИ, КСЛ и т.д.) и "белой" точки доступа. Но когда провайдеров много, в разных частях города или городов, бывают проблеммы в отсутствии, у некоторых из них, выхода в "белый" интернет. При этом "Обь", при всём нашем к ней уважении, сама соединение не найдёт! Об этом и речь.

Теперь понял, такие сети строить я еще не пробовал, учту на будущее.



[vlasoff]

На заре работы с Обью через инет был у меня вариант подключения двух провайдеров с серыми сетями тупо через свитч в общую кучу как спрашивалось в первом посте.
Потом провайдеров стало три, и добрые люди показали мне снифером какая каша при таком подключении из адресов ходит в этой "общей" "серой" сети. Как раз начались проблемы с провалами связи и т.п. когда свитч не справлялся с трафиком, пытаясь разрешить проблемы с коллизиями.
И тогда пришлось ставить Линукс-сервер с несколькими сетевыми под разных провайдеров и настраивать на нем порт-форвардинг на КСЛ внутри сети.
Вот так и живем теперь.



[Victorovich]

На заре работы с Обью через инет был у меня вариант подключения двух провайдеров с серыми сетями тупо через свитч в общую кучу как спрашивалось в первом посте.
Потом провайдеров стало три, и добрые люди показали мне снифером какая каша при таком подключении из адресов ходит в этой "общей" "серой" сети. Как раз начались проблемы с провалами связи и т.п. когда свитч не справлялся с трафиком, пытаясь разрешить проблемы с коллизиями.
И тогда пришлось ставить Линукс-сервер с несколькими сетевыми под разных провайдеров и настраивать на нем порт-форвардинг на КСЛ внутри сети.
Вот так и живем теперь.

Полностью согласен. Тоже такое было! С того и открывал эту тему! Пусть серые копошатся каждый в своей сети, но их нужно по-белому выводить в свет. Тогда за счёт подсетей возможно будет разгребсти эту кашу. Есть вариант - КСЛ-ММИ-КСЛ(или моноблок), но ПРО через него не пойдут.



[titan]

Уважаемые коллеги, нужна помощь в настройке сети. Имеется КСЛ КЛШ интернет + WI FI мост+Роутер+ еще КСЛ КЛШ интерет, все имеет внутренние IP вида 192.168.1. N.., к роутеру подключен интернет с белым IP , удаленная диспетчерская имеет другой белый IP+роутер+ ПКСЛ интернет. Вопрос в том, как организовать связь (настройки) между диспетчерской и удаленными двумя КСЛ КЛШ если они имеют один и тот же белый адрес , так как они находятся в одной локальной сети роутера. Добавляя связь в ПКСЛ, программа LKDSDrvCfg ругается, что такой IP используется другим КСЛом создавая другую подсеть, связь организуется только с одним КСЛ КЛШ.



[котяра]

Уважаемые коллеги, нужна помощь в настройке сети. Имеется КСЛ КЛШ интернет + WI FI мост+Роутер+ еще КСЛ КЛШ интерет, все имеет внутренние IP вида 192.168.1. N.., к роутеру подключен интернет с белым IP , удаленная диспетчерская имеет другой белый IP+роутер+ ПКСЛ интернет. Вопрос в том, как организовать связь (настройки) между диспетчерской и удаленными двумя КСЛ КЛШ если они имеют один и тот же белый адрес , так как они находятся в одной локальной сети роутера. Добавляя связь в ПКСЛ, программа LKDSDrvCfg ругается, что такой IP используется другим КСЛом создавая другую подсеть, связь организуется только с одним КСЛ КЛШ.

А в чём проблема?
Коротко это так.

Вариант 1.

В ПКСЛ ставите "разрешение по динамическим подключениям".
По связям с этими УМ (моноблоками): IP = 0.0.0.0. А вот порты для каждого моноблока (УМ) должны быть разные!!!

На Удалёнке: Моноблоки должны иметь статический(внутренний) адрес. На роутере необходимо выполнить проброс портов...


Вариант 2.

Создаёте ещё один ПКСЛ... Но он посложней по настройкам.



[котяра]

ах да.

Забыл ещё...

Вариант 3.
(устаревшее)

Ретрансляция....
В приложении старый опус на эту тему....



[revit]

Titan из описания не совсем понятна ваша структура.
Вам нужно наблюдать лифты находящиеся в другой сети за роутером или подключеные через ПКСЛ другого компьютера в той сети?
ну или схемку зарисуйте что ли.
В обоих случаях все делается элементарно.



[titan]

Titan из описания не совсем понятна ваша структура.
Вам нужно наблюдать лифты находящиеся в другой сети за роутером или подключеные через ПКСЛ другого компьютера в той сети?
ну или схемку зарисуйте что ли.
В обоих случаях все делается элементарно.

Наблюдать лифты, диспетчерская ПКСЛ - роутер -интернет <-----> интернет - роутер - Моноблок - WI FI мост - Моноблок, невиден последний после WI FI моста.
Спасибо всем за ответы, проблему нашли в несогласованности моста и шлюза (хотя интернет чудом после моста раздавался) и пробросили Порты вручную через виртуальный сервер и чудо не заставило себя ждать.
Спасибо за полезные советы, в будущем пригодятся!



[котяра]

Наблюдать лифты, диспетчерская ПКСЛ - роутер -интернет <-----> интернет - роутер - Моноблок - WI FI мост - Моноблок, невиден последний после WI FI моста.
Спасибо всем за ответы, проблему нашли в несогласованности моста и шлюза (хотя интернет чудом после моста раздавался) и пробросили Порты вручную через виртуальный сервер и чудо не заставило себя ждать.
Спасибо за полезные советы, в будущем пригодятся!

весьма загадочный ответ...

постановка задачи была более менее ясна, а решение... загадка



[Alex]

Что тут неясного? Оборудование подключено через внешку по белым IP, а роутер выдаёт серые 192.168..., которые за роутерами совпадают, что неудивительно. Адресовать надо на IP роутера, а не на 192.168..., при этом собственный любого КСЛа будет 192.168... и там и сям.



[котяра]

Что тут неясного? Оборудование подключено через внешку по белым IP, а роутер выдаёт серые 192.168..., которые за роутерами совпадают, что неудивительно. Адресовать надо на IP роутера, а не на 192.168..., при этом собственный любого КСЛа будет 192.168... и там и сям.

Структура то понятна... такое делал не раз сам... и ошибка с одним IP на одном ПКСЛ понятна(сам об этом споткнулся)... и связь только с одним из моноблоков была почему понятно...

Непонятно, что исправлено было....



[D_e_a_d]

Всем привет. Может кто подскажет и по моей проблеме)
Вопрос: может ли реальный ксл интернет связываться с моноблоками которые подключены к одному маршрутизатору с белым ip порты проброшены разные на каждый. То есть:

Маршрутизатор с белым ip(84.22.10.20) + КСЛ eth:
Собст. 0 6 192.168.1.50 255.255.255.0 192.168.1.1 44000 44001
Связь1 1 7 84.22.20.30 48002 48003
Связь2 2 7 84.22.20.30 48004 48005

Маршрутизатор с белым ip(84.22.20.30):
Моноблок1 клш-ксл eth:
Собст. 1 7 192.168.1.14 255.255.255.0 192.168.1.1 48002 48003
Связь1 0 6 84.22.10.20 44000 44001
Моноблок2 клш-ксл eth:
Собст. 2 7 192.168.1.16 255.255.255.0 192.168.1.1 48004 48005
Связь1 0 6 84.22.10.20 44000 44001

Примечание: все проброшено как надо. Подключается только один. Обычно первый, но иногда и второй вместо первого. Вообщем оба не работают. Но если заменить железный ксл на пксл, то подключаются обе связи.
Вообще так должно(может) работать?

Ксл не см3
Моноблоки см3
На маршрутизаторе который на моноблоках 3g инет с белым ip
На маршрутизаторе ксл проводной инет с белым ip
Как то так)))



[котяра]

Всем привет. Может кто подскажет и по моей проблеме)
Вопрос: может ли реальный ксл интернет связываться с моноблоками которые подключены к одному маршрутизатору с белым ip порты проброшены разные на каждый. То есть:

Маршрутизатор с белым ip(84.22.10.20) + КСЛ eth:
Собст. 0 6 192.168.1.50 255.255.255.0 192.168.1.1 44000 44001
Связь1 1 7 84.22.20.30 48002 48003
Связь2 2 7 84.22.20.30 48004 48005

Маршрутизатор с белым ip(84.22.20.30):
Моноблок1 клш-ксл eth:
Собст. 1 7 192.168.1.14 255.255.255.0 192.168.1.1 48002 48003
Связь1 0 6 84.22.10.20 44000 44001
Моноблок2 клш-ксл eth:
Собст. 2 7 192.168.1.16 255.255.255.0 192.168.1.1 48004 48005
Связь1 0 6 84.22.10.20 44000 44001

Примечание: все проброшено как надо. Подключается только один. Обычно первый, но иногда и второй вместо первого. Вообщем оба не работают. Но если заменить железный ксл на пксл, то подключаются обе связи.
Вообще так должно(может) работать?

Ксл не см3
Моноблоки см3
На маршрутизаторе который на моноблоках 3g инет с белым ip
На маршрутизаторе ксл проводной инет с белым ip
Как то так)))

В случае с "железным" КСЛ так не работает и не должно... Вообще удивлён что в КСЛ в связи 1 и 2 удалось вбить одинаковые IP-адреса... Раньше на это программа ругалась вродеб...
Если применение "ЖЕЛЕЗНОГО" КСЛ обязательно то единственный способ - ретрансляция... подзабытый уже способ.
Или из "экзотики" - установка второго "железного" КСЛ...

Вот настройки с ретрансляцией по вашим данным:

Маршрутизатор с белым ip(84.22.10.20) + КСЛ eth:
Собст. 0 6 192.168.1.50 255.255.255.0 192.168.1.1 44000 44001
Связь1 1 7 84.22.20.30 48002 48003

Маршрутизатор с белым ip(84.22.20.30)48002-48003 на 192.168.1.14 или DMZ)
Моноблок1 клш-ксл eth:
Собст. 1 7 192.168.1.14 255.255.255.0 192.168.1.1 48002 48003
Связь1 0 6 84.22.10.20 44000 44001
Связь 2 2 7 192.168.1.16 48004 48005

Моноблок2 клш-ксл eth:
Собст. 2 7 192.168.1.16 255.255.255.0 192.168.1.1 48004 48005
Связь1 1 7 192.168.1.14 48002 48003

В LKDSDrvCfg пути связи не меняются...


где то так... :blink:



[D_e_a_d]

В случае с "железным" КСЛ так не работает и не должно... Вообще удивлён что в КСЛ в связи 1 и 2 удалось вбить одинаковые IP-адреса... Раньше на это программа ругалась вродеб...
Если применение "ЖЕЛЕЗНОГО" КСЛ обязательно то единственный способ - ретрансляция... подзабытый уже способ.
Или из "экзотики" - установка второго "железного" КСЛ...

Вот настройки с ретрансляцией по вашим данным:

Маршрутизатор с белым ip(84.22.10.20) + КСЛ eth:
Собст. 0 6 192.168.1.50 255.255.255.0 192.168.1.1 44000 44001
Связь1 1 7 84.22.20.30 48002 48003

Маршрутизатор с белым ip(84.22.20.30)48002-48003 на 192.168.1.14 или DMZ)
Моноблок1 клш-ксл eth:
Собст. 1 7 192.168.1.14 255.255.255.0 192.168.1.1 48002 48003
Связь1 0 6 84.22.10.20 44000 44001
Связь 2 2 7 192.168.1.16 48004 48005

Моноблок2 клш-ксл eth:
Собст. 2 7 192.168.1.16 255.255.255.0 192.168.1.1 48004 48005
Связь1 1 7 192.168.1.14 48002 48003

В LKDSDrvCfg пути связи не меняются...
где то так... :blink:

Спс))) точно про ретрансляцию то я забыл уже)))
Про второй ксл уже тоже думал но думал обойдется...

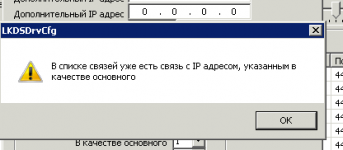

Про два одинаковых ip в ксл и пксл можно добавлять через "Адреса связи", в пксл во "...внутр. связи..." не дает два одинаковых добавить)))
Еще раз спасибо за ответ.



[Kranch]

Про два одинаковых ip в ксл и пксл можно добавлять через "Адреса связи", в пксл во "...внутр. связи..." не дает два одинаковых добавить)))

Вот-вот. Эта ошибка в ПКСЛ мешает оперативно организовать структуру 2*моноблок--Роутер--Ethernet--ПКСЛ или 3*моноблок--Роутер--Ethernet--ПКСЛ. Приходится шаманить с несколькими ПКСЛ.
Хотя В ПКЛШ такого ограничения нет, и 2 ЛБPro отлично прописываются с одинаковыми IP, но разными ID и портами.



[Samson63]

Связка 3 моноблока- роутер(статика) - ethernet - пксл одна связь в пксл прописана на статику, остальные как динамические. Тоже работает.



[revit]

А зачем вообще прописывать в ПКСЛ если он и так определит адрес? И хоть сколько вешай на этом айпишнике оборудования, ПКСЛ их увидит на разных портах.



[Kranch]

С начала я так и делал. Потом начала пропадать связь. Причём попадала исключительно когда на точках с динамикой переключали на статику(но в пксл ip не указывался, т.к нельзя). После добавления 2 пксл потери связи прекратились. На роутере в настройках ничего не менял, все порты были проброщены.
Правда это было давно. Может сейчас что то поменялось.



[revit]

Причём попадала исключительно когда на точках с динамикой переключали на статику(но в пксл ip не указывался, т.к нельзя).

Непонятен момент. На роутере вместо динамического адреса устанавливали статический? Или как?
