Да я видел эти файлы, но мне не совсем понятно было как это всё работает и ничего не мог сказать пока не получил УППpro и не покрутил сам.
То же есть предложения по этому поводу -я предложил разделить сигнал сброса у прошки и питание 12В.
Сброс сделать на USER4 а 12В оставить на USEr3. Вход сброса использовать тот же что и для КСЛ/Моно. Тогда все получается красиво, все минусы данного решения уходят и делается минимум доработок уже существующего УПП.
Написал в ЛКДС. Жду ответа по поводу использования USEr4.

Кстати. я так и не понял- зачем в вашей схеме перемычка на контактной группе реле? И как вы используете сброс USEr3?



[sergey-nordresurs]

Да я видел эти файлы, но мне не совсем понятно было как это всё работает и ничего не мог сказать пока не получил УППpro и не покрутил сам.
То же есть предложения по этому поводу -я предложил разделить сигнал сброса у прошки и питание 12В.
Сброс сделать на USER4 а 12В оставить на USEr3. Вход сброса использовать тот же что и для КСЛ/Моно. Тогда все получается красиво, все минусы данного решения уходят и делается минимум доработок уже существующего УПП.
Написал в ЛКДС. Жду ответа по поводу использования USEr4.

Кстати. я так и не понял- зачем в вашей схеме перемычка на контактной группе реле? И как вы используете сброс USEr3?

Во первых: цель моей модернизации заключается в том, чтобы проще и дешевле и эффективнее переделать УПП тем связистам, которые уже приобрели эти блоки и столкнулись с этой проблемой. Ну и тем кто столкнется купив УПП в ближайшее время, т.к. их вряд-ли будут переделывать в ЛКДС в связи с выпуском 7-ых ЛБ, в которых эта проблема решена;

Во вторых: в УПП прерывание питания модемов или роутеров происходит от КСЛ, т.е. на вход разъема УПП приходит "МИНУС" и кратковременно включается реле и светодиод "прерывание" при котором разрываются две группы контактов.
В схеме прерывания от ЛБ6, предложенной ЛКДС, прерывание питания происходит банальным отключением самого УПП (реле при этом не используется) - что исключает использование штатного источника питания модема или роутера, поэтому установлена перемычка контактной группы реле, чтобы получить группу замыкающихся контактов реле. Таким образом в схему УПП кроме встроенного стабилизатора и аккумулятора по нагрузке добавилось и реле, но при этом в два раза снизилась нагрузка модема или роутера, т.к. их еще подпитывает штатный ИБП. В результате т.к. реле все время включено светятся оба светодиода в УПП, при прерывании на User3 пропадает кратковременно питание, далее гаснут светодиоды, реле выключается и разрывает питание модема или роутера;

В третьих: есть еще один косяк в схеме ЛБ6-УПП от ЛКДС: если нагрузка, т.е. модем или роутер запитаны только от УПП при разрядке обоих аккумуляторов (примерно через 3-4 дня) источник питания в блоке ЛБ6.1 запирается и не может сделать рестарт из-за увеличившейся нагрузки. В моей схеме этот косяк не происходит.



[revit]

Я понимаю как работает УППpro, не объясняйте.

но при этом в два раза снизилась нагрузка модема или роутера, т.к. их еще подпитывает штатный ИБП.

Вот здесь мне непонятно -как подключен БП модема . На входе XP1 у Вас также USER3, через диоды он собирается с аккумулятором а куда питание роутера поключется в вашей схеме ?? Если вы используете реле-то значит через него (им и рвете) но дальше как? Или вы не используете внутренний акум для резервирования?



[sergey-nordresurs]

Я понимаю как работает УППpro, не объясняйте.
Вот здесь мне непонятно -как подключен БП модема . На входе XP1 у Вас также USER3, через диоды он собирается с аккумулятором а куда питание роутера поключется в вашей схеме ?? Если вы используете реле-то значит через него (им и рвете) но дальше как? Или вы не используете внутренний акум для резервирования?

В УПП есть выход "+5в." и "общий", к ним параллельно подключить ИБП модема (диодная развязка не требуется), а на сам модем подать "+5в." уже через реле. При отключении 220в. ИБП отключится, а питание 5в. будет осуществлятся от аккумулятора УПП и аккумулятора ЛБ6.

При такой схеме подключения модема или роутера при отключении 12в. (USER3) отключится и УПП и модем независимо от того есть питание 220в. или его нет.



[revit]

Теперь понятно . Вы просто не показали это на вашей схеме.



[vlad]

Здравствуйте.
Есть диспетчерская и на ней прописан ПКСЛ, к нему подключено через КСЛ-Ethernet (версия микропрограммы 01.19) 5 КЛШ, УПП не стоит. Всё работает, но в сообщениях MpultPro с интервалом ровно в минуту выскакивает сообщение "Рестарт в слоте 0:37:5 - 0х00". В этом слоте как раз и подключен наш КСЛ-Ethernet. При этом КСЛ не перезапускается и связь не теряется. В адресах связи КСЛ-Ethernet параметр AutoDog стояла 1, а в параметре Ожид. соединения после рестарта 0, то есть функция рестарта при потере связи отключена. После изменения параметра AutoDog на 2 сообщение перестало выскакивать, вернули обратно 1 снова начало появляться каждую минуту, установили 5 опять пропало. Подскажите пожалуйста почему при значении AutoDog 1 выскакивает сообщение о рестарте в слоте?



[sergey-nordresurs]

Здравствуйте.
Есть диспетчерская и на ней прописан ПКСЛ, к нему подключено через КСЛ-Ethernet (версия микропрограммы 01.19) 5 КЛШ, УПП не стоит. Всё работает, но в сообщениях MpultPro с интервалом ровно в минуту выскакивает сообщение "Рестарт в слоте 0:37:5 - 0х00". В этом слоте как раз и подключен наш КСЛ-Ethernet. При этом КСЛ не перезапускается и связь не теряется. В адресах связи КСЛ-Ethernet параметр AutoDog стояла 1, а в параметре Ожид. соединения после рестарта 0, то есть функция рестарта при потере связи отключена. После изменения параметра AutoDog на 2 сообщение перестало выскакивать, вернули обратно 1 снова начало появляться каждую минуту, установили 5 опять пропало. Подскажите пожалуйста почему при значении AutoDog 1 выскакивает сообщение о рестарте в слоте?

Ответ простой: AutoDog по умолчанию (заводской параметр) должен быть 10 для исключения ложных рестартов. Он зависит от качества интернета, но при хорошем качестве его можно уменьшить экспериментально не более чем до значения 5. Это рекомендация разработчиков. B)



[vlad]

Ответ простой: AutoDog по умолчанию (заводской параметр) должен быть 10 для исключения ложных рестартов.

Тогда всё ясно. Спасибо за ответ.



[Vincent Van Gog]

....
Использовать УПП как РИП, в такой схеме для ЛБ6pro, с внешним блоком питания канального оборудования, нет возможности т.к вход внешнего источника питания XP1 используется и для сброса. Был бы отдельный вход для сигнала сброса прошки в УПП или стандартный сигнал сброса как у КСЛ/моно для входа XS1 (допустим USER4), то можно было бы вход XP1 оставить для внешнего БП. И индикаторы работали бы нормально в режиме с прошкой....и всё было бы красиво, логично и понятно. И полная совместимость со всяким оборудованием канальным (его питанием) И реле бы щелкало.
Что делать-оставить так ? Не получится в один прекрасный момент что тока выхода USER3 не хватит на всех и аккумулятор УПП просто не зарядится?
Как к такому режиму отнесется термопредохранитель выхода USER3-не забастует?
P.S.
680 вроде работает нормально а вот на 550 были случаи падения "напряжения" питания. Сейчас еще раз проведу с 550 эксерименты в т.ч и с разрядкой аккума УПП.

Задействовать USER4 - дельное предложение на 5 баллов, но я бы предложил пойти дальше и в следующую версию УПП внести кординальные изменения:
1. Разъём DHR-15F (XS1) заменить на 15EDGR (соответственно кабель на КСЛ нужен другой);
2. Заменить разъём DJK-02A (XP1) на 15EDGR (всё равно на многих роутерах разъём питания другой );
3. Встроить в УПП питание от сети (думаю выходной ток 1,5 А будет достаточен, хотя этот вопрос нужно внимательно поизучать);
4. Возможно есть смысл установить АКБ побольше или вообще отказаться от неё, ориентируясь на использование стандартного UPS.

Предлагаю разработчикам создать отдельную ветку для обсуждения конструкции УПП.

P. S. А вот микропрограммы с поддержкой USER4 хотелось получить ещё вчера .



[revit]

Предлагаю разработчикам создать отдельную ветку для обсуждения конструкции УПП.

Новое УПП в данный момент актуально только как доп.девайс для ЛБpro - в моно СМ3 его встроили внутрь.
Я предложил разработчикам оставить старый девайс но совместить две функции в нем - ИБП (основная) и УПП ЛБpro+УПП для старых КСЛ/моно.
Для этого достаточно немного изменить текущую схему, но еще желательно встроить свой БП т.к внешний потребуется более 12В что не стандартно. Зато выйдет хороший ИБП для канального оборудования.
По всем твоим пунктам тоже был разговор.



[Vincent Van Gog]

...в следующую версию УПП внести кординальные изменения:

5. В качестве разъёма XP3 применить 15EDGA "мама на плату" (как сделано в переговорном устройстве, чтобы быстро исключить УПП из цепи питания).



[Vincent Van Gog]

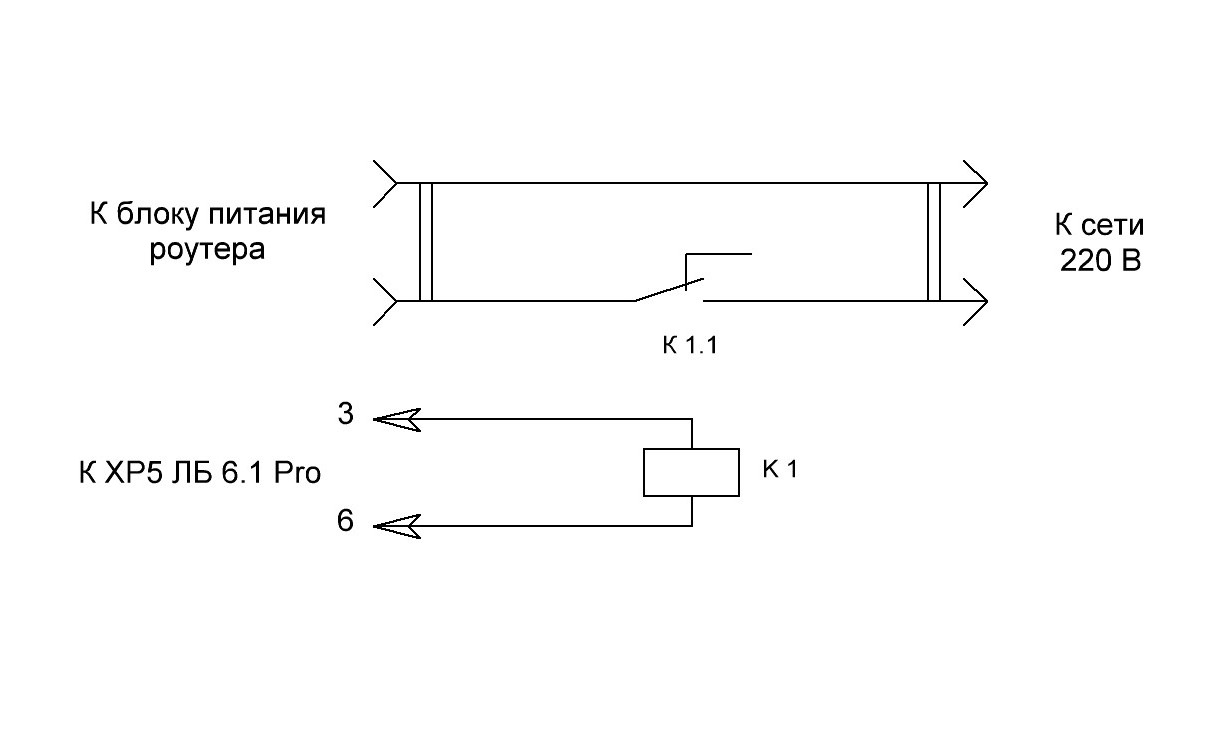

Как врЕменное решение сделал такую схемку:


+ просто и дёшево

- обмотка реле всегда под напряжением



[revit]

Это для прошки с СиМотечем?



[Vincent Van Gog]

Это для прошки с СиМотечем?

"И туда тоже можно."©



[revit]

Не ,ну я конкретно спрашиваю, потому как до 100мА можно и напрямую с резервированием от ЛБ. А до 300 лучше УПП. А это делать есть смысл только для устройств с бОльшим током, т.к все равно будет внешний ИБП.



[Vincent Van Gog]

Не ,ну я конкретно спрашиваю, потому как до 100мА можно и напрямую с резервированием от ЛБ. А до 300 лучше УПП. А это делать есть смысл только для устройств с бОльшим током, т.к все равно будет внешний ИБП.

Конкретно поставил на кинетик, потому, что:
1. в принципе не считаю хорошей идеей питать роутер от ЛБ Pro;
2. УПП в текущем варианте не совсем приспособлен для работы с ЛБ Pro. (С моноблоком вполне успешно работает, но только как прераватель, БП использую родной + UPS);
3. моя схема универсальна, использует штатное подключение роутера. Не нужно резать "хвост" от БП, можно использавать любой UPS (разъём от УПП к кинетику не подходит);
4. при замене роутера на что-то другое не нужно думать хватит ему питания или нет.

Конечно у такого решения есть и недостатки кроме того, что писАл выше: UPS то же стОит денег и снижает общую надёжность системы.



[revit]

В данном случае идеальный вариант был бы -УПП-Pro- маленькаая коробочка вместо большого ИБП. Кинетик кушает что около 250мА и такая связка работает нормально.
А вообще, конечно нужна такая универсальная цепь сброса в УПП.



[ser]

Сделал доработку УПП, при нормальной работе питание идет с БП модема через XP1.
Подключаем ЛБ ПРО через разъем XS1. На схеме забыл дорисовать резистор параллельно D3 1кОм



[revit]

О! Еще один доработчик (в хорошем смысле)
Не УПП, а конструктор какой-то прям...



[Vincent Van Gog]

Похоже, что на ЛБ 6.1 Pro УКЛ/УЛ прерывание питания маршрутизатора по USER3 не работает.

Проверил на 2-х ЛБ (больше просто нет), прошивки 4.1.8 и 4.1.7, AutoDog=10, Время ожидания после рестарта=90.
Кто может проверить, отпишитесь пожалуйста.
