ЛБ6.X выгорает микрофонный тракт

[alsalamaleykum]

На некоторых блоках сильно упал уровень чуствительности микрофона, фон неслышен, слабые звуки вообще не проходят. Только при очень громкой речи звук появляется, однако сильно искажённый громким треском. Замена микрофона не решает проблему, спасает только замена самого ЛБ.

Проблема обнаружилась спустя некоторое время после подключения небольшёго района.
В начале (на скорую руку) была подключена только громкая связь с кабинами - всё работало отлично.
Спустя несколько недель начали подключать остальные контрольные цепи блоков (АРС, датчик скорости).
Попутно проверяя связь обнаружилось выше упомянутое.
Для связи с кабиной использовались бывшие линии Микрофона (М1, М2) и кнопки вызова диспетчера.

Есть предположение, что всему виной наводки в гибком кабеле кабины.
Возможно, блоки сгорают после подключения заземления (необходимого для работы АРС).

Кто-либо ещё сталкивался с подобной проблемой?



[revit]

Кто-либо ещё сталкивался с подобной проблемой?

Бывало пару раз... сгорает дроссель в блоке.
Но это не проблема, а скоре кривость рук подключателей или невнимательность, тут уж кому как...



[WFox]

Бывало пару раз... сгорает дроссель в блоке.
Но это не проблема, а скоре кривость рук подключателей или невнимательность, тут уж кому как...

Сори за офтоп, не хочу новую тему создавать.
Кто как подключает микрофоны в проходной кабине с двумя приказниками?



[revit]

Сори за офтоп, не хочу новую тему создавать.
Кто как подключает микрофоны в проходной кабине с двумя приказниками?

В Сигмах в одном приказнике вынимали интерфон и втсавляли октаву, а во втором оставляли все как есть-получалось оч. даже не плохо, потому как к интерфонам подключена переговорка с машинным и с посадочной площадкой для пожарников. Правда проводку до кабинной коробки пришлось кидать отдельно на октаву и кнопку вызова, и подвесник тоже.



[Alex]

Сори за офтоп, не хочу новую тему создавать.
Кто как подключает микрофоны в проходной кабине с двумя приказниками?

Я вообще не ставлю микрофоны в приказники за исключением Могилёва с приказником-клеммником. Беру пачку из-под сигарет, удаляю фольгу, внизу и по бокам делаю 3 отверстия. Часто ставлю прямо в упаковке, сделав отверстие под клеммы и "слуховое" для капсулы микрофона. В таком виде ложу в клеммник подальше от динамика и поближе к кабинной решётке.
Для alsalamaleykum:
Общий провод связи от МП до кабины надо иметь отдельный, поскольку другие провода хоть и так же присоединены к общей шине, из-за нагруженности могут иметь отличающийся потенциал как постоянного так и переменного характера. Кроме того нежелательно провода связи и 220/380 пускать в одном подвеснике.



[Vincent Van Gog]

Общий провод связи от МП до кабины надо иметь отдельный, поскольку другие провода хоть и так же присоединены к общей шине, из-за нагруженности могут иметь отличающийся потенциал как постоянного так и переменного характера. Кроме того нежелательно провода связи и 220/380 пускать в одном подвеснике.

Поддерживаю. Звуковой тракт ОБЯЗАТЕЛЬНО должен быть отвязан от "земли"! Точка подключения CMNG к "земле" находится внутри ЛБ. В противном случае рано или поздно возникнут проблемы, что и получилось в данном случае.



[revit]

Поддерживаю. Звуковой тракт ОБЯЗАТЕЛЬНО должен быть отвязан от "земли"! Точка подключения CMNG к "земле" находится внутри ЛБ. В противном случае рано или поздно возникнут проблемы, что и получилось в данном случае.

А кто то отрицал? Вроде на схемах подключения все ясно-понятно нарисовано...



[Alex]

А кто то отрицал? Вроде на схемах подключения все ясно-понятно нарисовано...

На схемкх действительно нарисовано, но у народа понятие: есть контакт или нет. А насколько хорош этот контакт, какое падение напряжения, какие наводки на провода, пущенные в одном жгуте? Об этом далеко не все задумываются. (Если вобще на такое способны).



[alsalamaleykum]

Общий провод связи от МП до кабины надо иметь отдельный

Так оно и сделано. Соединение с корпусом только на самом ЛБ, через 5 контакт, как и указано в схеме.

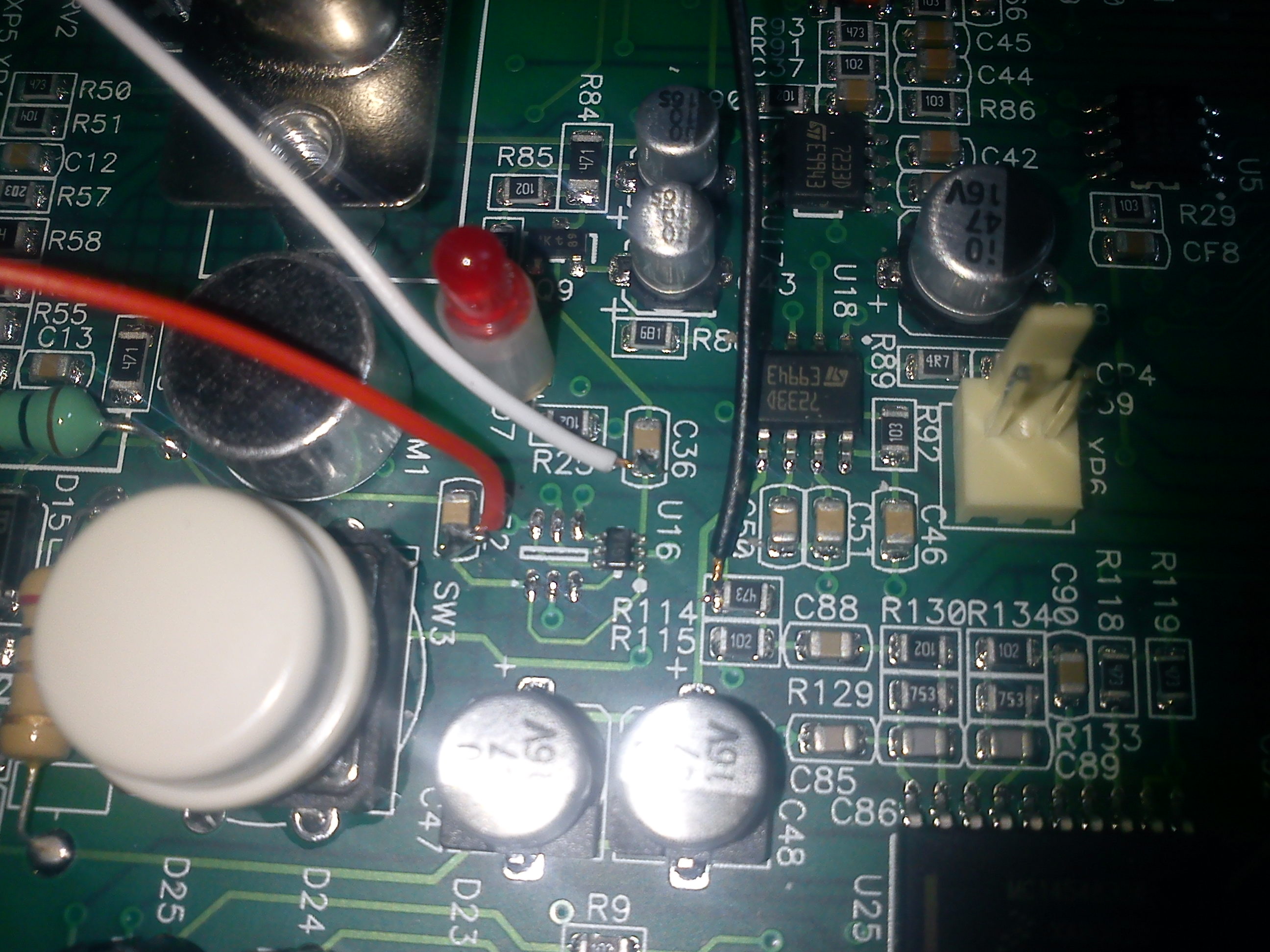

Сегодня обнаружил погарельца - 6-ногий элемент U16 (блок ЛБ 6 Pro) с номиналом G1. Сейчас пытаюсь найти хоть какуюто информацию о том, что это за зверь - пока безуспешно.



[support]

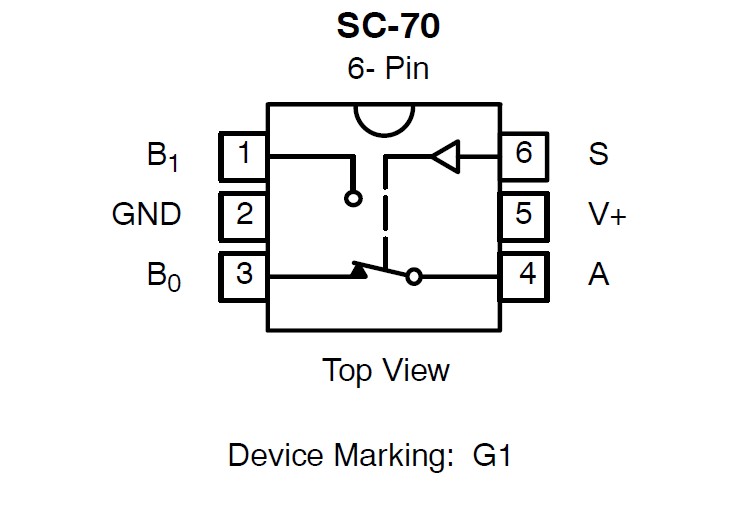

U16 - это ключ DG3157 (VISHAY).



[alsalamaleykum]

U16 - это ключ DG3157 (VISHAY).

Dmitrij, спасибо за подсказку. Очень признателен



[andrew91]

А еще вариант если не найдешь микросхему. Место неё поставит микровыключатель. Нормально зомкнутые контакты на связь с кабиной. А розомкнутые контакты на связь с машинко. И монтируешь в блок. Принцеп получается как в 5 версии.



[revit]

А еще вариант если не найдешь микросхему. Место неё

А еще вариант если не найдешь микросхему. Место неё поставит микровыключатель. Нормально зомкнутые контакты на связь с кабиной. А розомкнутые контакты на связь с машинко. И монтируешь в блок. Принцеп получается как в 5 версии.

Это что за Кулибин новый нарисовался? Да еще с таким ником ..
Во первых за четыре месяца наверняка уже разобрались и отремонтировали . Во вторых не надо давать глупых советов, а лучше займитесь изучением русского языка и исправлением написанного опуса. Для тех кто в танке-есть внизу кнопочка "изменить" , не поленитесь пожалуйста...



[xotab_555]

Добрый день, господа коллеги! Подскажите пожалуйста, кто имел дело с подключением переговорной связи в Sigmax DI-1, без использования переговорного комплекта "обь" или без "Октавы"? При этом, если не использовать устройство "оби" нужно ли отключать штатную плату "TP-HF" находящуюся в панели приказов и можно ли подключать прямыми проводами без этой платы штатный микрофон и динамик, без нанесения им ущерба?

Всем зараннее спасибо за помощь и ответы



[mikrovolt]

Добрый день, господа коллеги! Подскажите пожалуйста, кто имел дело с подключением переговорной связи в Sigmax DI-1, без использования переговорного комплекта "обь" или без "Октавы"? При этом, если не использовать устройство "оби" нужно ли отключать штатную плату "TP-HF" находящуюся в панели приказов и можно ли подключать прямыми проводами без этой платы штатный микрофон и динамик, без нанесения им ущерба?

Всем зараннее спасибо за помощь и ответы

Я как то сталкивался с такой проблемой. По моему как ни крути если у вас ЛБ "обь", штатная переговорка подлежит модернизации.. Провода использовал штатной переговорки.



[mikrovolt]

Так оно и сделано. Соединение с корпусом только на самом ЛБ, через 5 контакт, как и указано в схеме.
Сегодня обнаружил погарельца - 6-ногий элемент U16 (блок ЛБ 6 Pro) с номиналом G1. Сейчас пытаюсь найти хоть какуюто информацию о том, что это за зверь - пока безуспешно.

такая же проблема общий переговорки идет отдельно, из 50 установленных блоков (на разные станции) у 7(на разных станциях) вылетел U16. найти DG3157 не получилось.

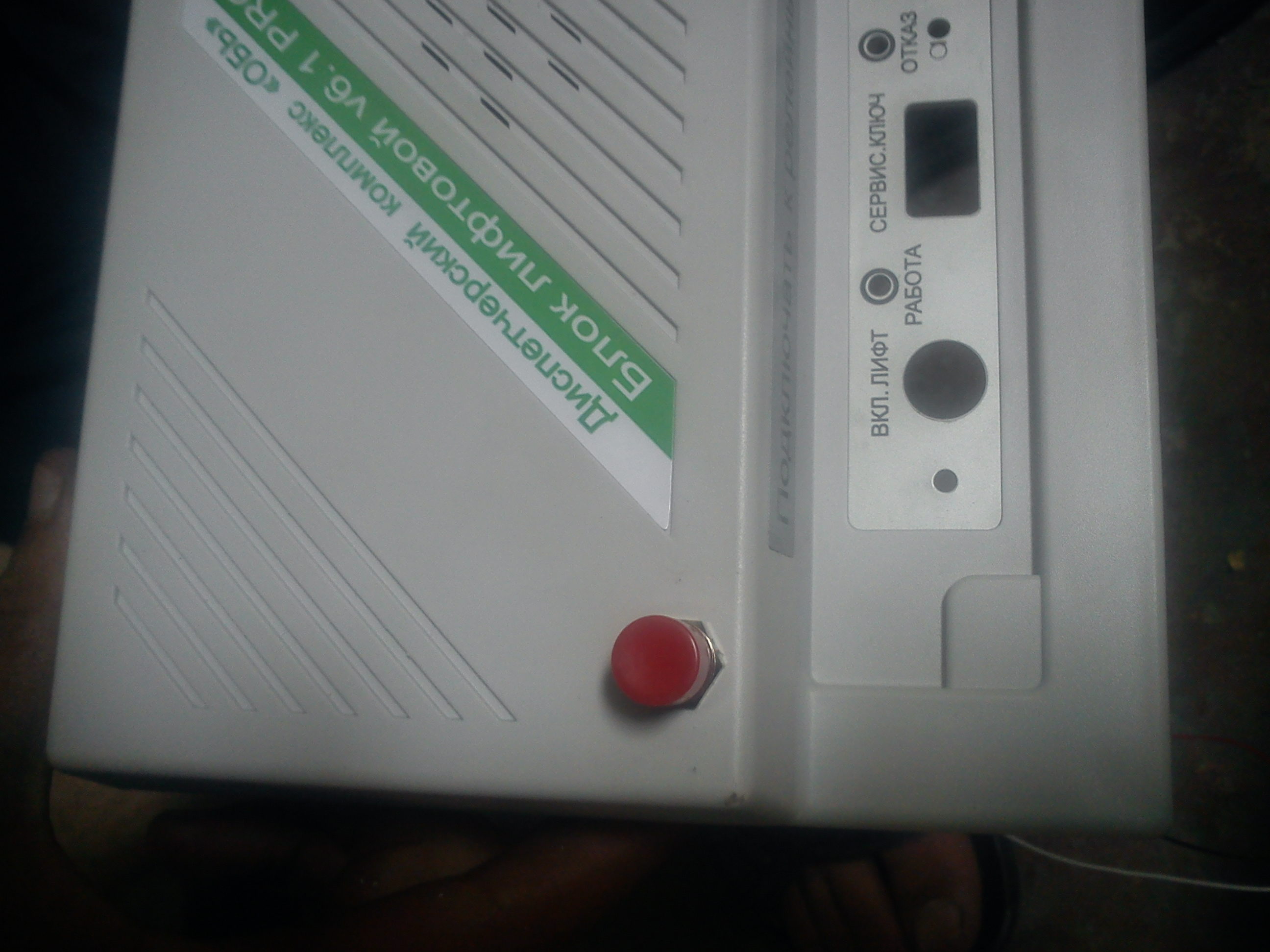

Попробовал вот такой вариант .
с машинным помещением работает нормально, а вот с кабиной не так всё гладко, как хотелось бы. На некоторых еле-еле диспетчер слышит, а на остальных вообще тишина. Подскажите, какие у кого варианты??



[alex_san]

такая же проблема общий переговорки идет отдельно, из 50 установленных блоков (на разные станции) у 7(на разных станциях) вылетел U16. найти DG3157 Вложение IPB #358 не получилось.

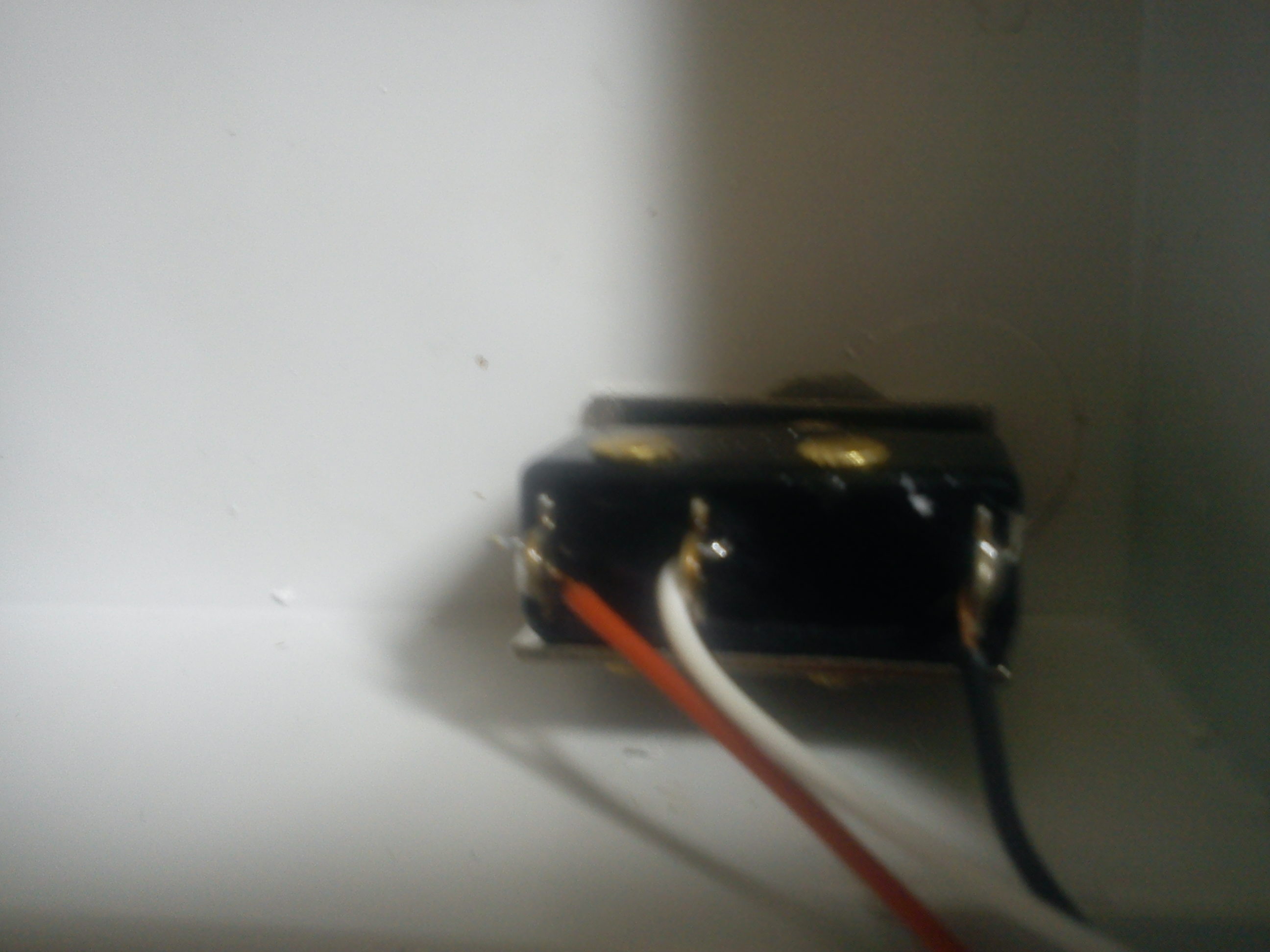

Попробовал вот такой вариант Вложение IPB #359 Вложение IPB #360 Вложение IPB #361.
с машинным помещением работает нормально, а вот с кабиной не так всё гладко, как хотелось бы. На некоторых еле-еле диспетчер слышит, а на остальных вообще тишина. Подскажите, какие у кого варианты??

Ну так дохлую микруху-то не мешало бы выпаять...



[mikrovolt]

Ну так дохлую микруху-то не мешало бы выпаять...

в том-то и дело, что когда её убираю вообще тишина...



[alex_san]

в том-то и дело, что когда её убираю вообще тишина...

Не может (точнее не должно) такого быть.
Контакты везде контактят? Коротыша у R114 на соседнюю дорожку нет?
А если просто перемычку кинуть сначала в одно положение, а потом в другое?
Все должно работать... Микросхема только мешает (когда сгорела)...



[mikrovolt]

Не может (точнее не должно) такого быть.
Контакты везде контактят? Коротыша у R114 на соседнюю дорожку нет?
А если просто перемычку кинуть сначала в одно положение, а потом в другое?
Все должно работать... Микросхема только мешает (когда сгорела)...

Всё, работает касяк был в пайке.
