ЛБ6.X Счет этажей для релейки
- Автор темы alex_san
- Дата начала
ЛБ6.X
evpu
Участник
Столкнулся с проблемой, счета этажей на релейном больничном лифте, на ШОК5706, с распашными дверями(соответственно, отсутствуют РОД и РЗД), ЛБ6 Р. Вот уже почти месяц как проблема решена, если кому нужно, опишу схему. Из практики - 4 этажа, ЛБ6 обучается за полчаса(один калибровочный прогон по всем этажам обязателен).
Vincent Van Gog
Эксперт
Евгений Пухальский написал(а):
Лучше нарисуй, добрый человек, и выложи для всех
evpu
Участник
Спустя полгода нашел время...
Итак, имитатор сигналов привода дверей для распашной кабины релейного лифта.
На входе стоят 2 трансформатора TR1 и TR2, для подачи питания на реле схемы, и второй - для питания управляющего реле KV1. На вход TR1 подается фаза 220В, питание TR2 осуществляется от 110В РКД. Т.е если есть сигнал от РКД трансформатор запитан, если нет - не запитан. Используется низковольтные реле а не пускатели, потому что запас по току для питания пускателей выхода РКД мне неизвестен. Этот трансформатор запитан параллельно входу РКД адаптера релейной станции. KV1 представляет из себя тройник, т.е в зависимости от состояния, замкнута либо олна, либо другая цепь. Через них, и через конденсаторы С4 и С5 (примерно по 4000-5000мкФ) напряжение подается либо на KV2 либо KV3. В результате чего, эти реле срабатывают на 2-3 секунды, имитируя сигналы РОД или РЗД соответственно.
Таким образом, появление сигналов РОД или РЗД связано с изменением состояния РКД, что не совсем правильно, но ЛБ6 Р что называется, "хавает"... Правда при этом возникает ошибка, надо отключить (не помню какую) ячейку NVRAM, и все становится нормально.
Но это еще не все, после изменения состояния РКД нужно быстро принудительно разрядить конденсаторы С3 и С4, для чего служат реле KV4 и KV5, и резисторы R1 и R2 (по 100 Ом, 2 Вт во избежание КЗ конденсаторов на контакты реле).
Все, система работает. 110В переменки берутся с первичной обмотки TR1, и подаются через KV2 на вход РОД адаптера релейной станции, и соответственно KV4 на РЗД.
В течении 3-х часов 2-3 прогона по этажам с остановкой на каждой и открыванием дверей, и все работает... Еще нужно заполнить 10-ю ячейку.
Все собственно...
Вопрос несколько в другом, чтобы не городить весь этот огород, может быть добавить в прошивку релейного блока алгоритм, условно считающий факт прибытия на этаж путем привязки к РКД? Пусть активация этого алгоритма будет носить альтернативный характер, специально для счастливых обладателей релейных лифтов с распашной дверью? Как всегда в таких случаях данный алгоритм предлагается активировать через какую-нибудь ячейку NVRAM.
Итак, имитатор сигналов привода дверей для распашной кабины релейного лифта.
На входе стоят 2 трансформатора TR1 и TR2, для подачи питания на реле схемы, и второй - для питания управляющего реле KV1. На вход TR1 подается фаза 220В, питание TR2 осуществляется от 110В РКД. Т.е если есть сигнал от РКД трансформатор запитан, если нет - не запитан. Используется низковольтные реле а не пускатели, потому что запас по току для питания пускателей выхода РКД мне неизвестен. Этот трансформатор запитан параллельно входу РКД адаптера релейной станции. KV1 представляет из себя тройник, т.е в зависимости от состояния, замкнута либо олна, либо другая цепь. Через них, и через конденсаторы С4 и С5 (примерно по 4000-5000мкФ) напряжение подается либо на KV2 либо KV3. В результате чего, эти реле срабатывают на 2-3 секунды, имитируя сигналы РОД или РЗД соответственно.
Таким образом, появление сигналов РОД или РЗД связано с изменением состояния РКД, что не совсем правильно, но ЛБ6 Р что называется, "хавает"... Правда при этом возникает ошибка, надо отключить (не помню какую) ячейку NVRAM, и все становится нормально.
Но это еще не все, после изменения состояния РКД нужно быстро принудительно разрядить конденсаторы С3 и С4, для чего служат реле KV4 и KV5, и резисторы R1 и R2 (по 100 Ом, 2 Вт во избежание КЗ конденсаторов на контакты реле).
Все, система работает. 110В переменки берутся с первичной обмотки TR1, и подаются через KV2 на вход РОД адаптера релейной станции, и соответственно KV4 на РЗД.
В течении 3-х часов 2-3 прогона по этажам с остановкой на каждой и открыванием дверей, и все работает... Еще нужно заполнить 10-ю ячейку.
Все собственно...
Вопрос несколько в другом, чтобы не городить весь этот огород, может быть добавить в прошивку релейного блока алгоритм, условно считающий факт прибытия на этаж путем привязки к РКД? Пусть активация этого алгоритма будет носить альтернативный характер, специально для счастливых обладателей релейных лифтов с распашной дверью? Как всегда в таких случаях данный алгоритм предлагается активировать через какую-нибудь ячейку NVRAM.
Последнее редактирование модератором:
evpu
Участник

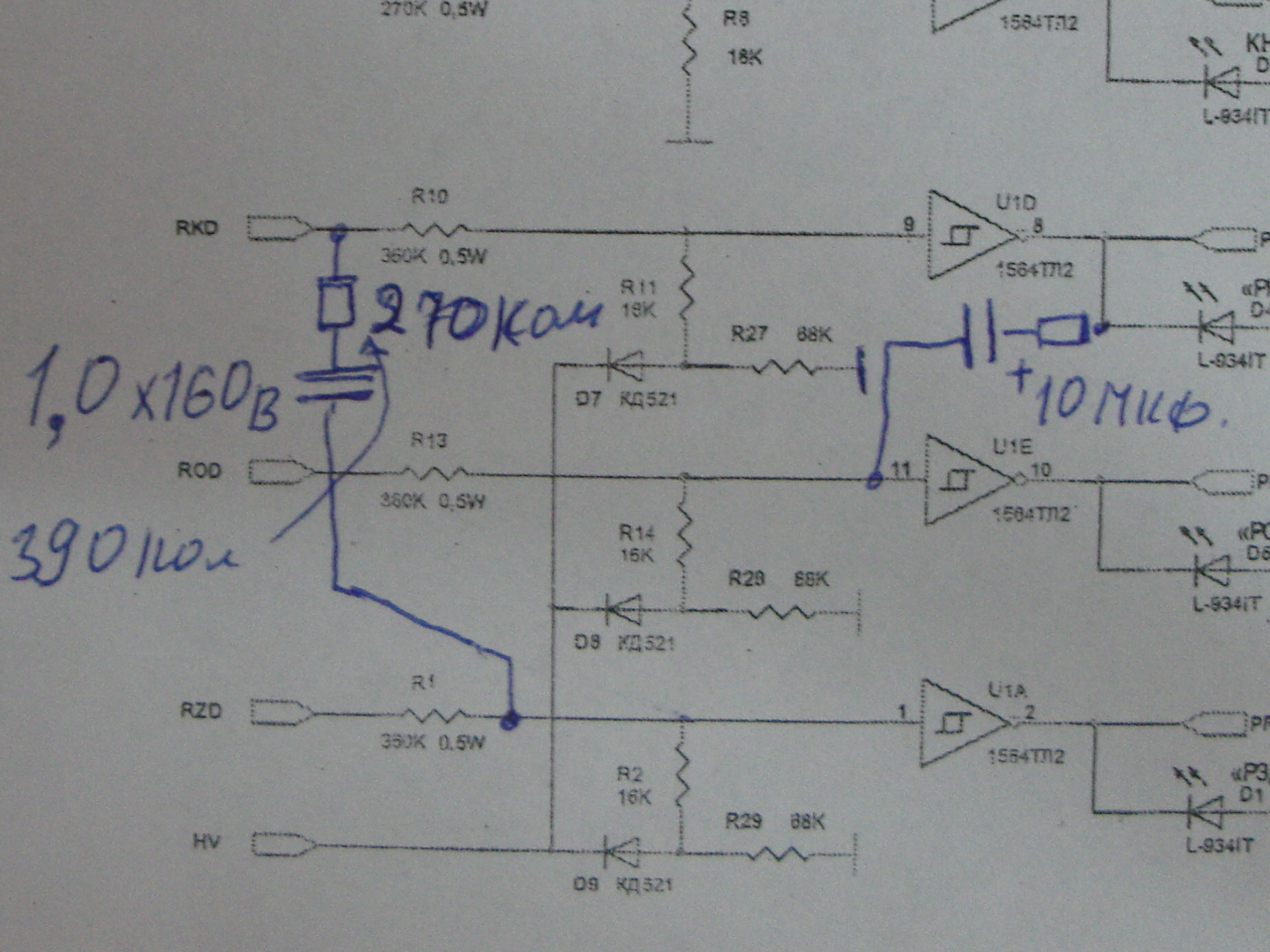

24В? Может быть... Делал из чего было удобнее.
Нужен ли РЗД? Я сделал те сигналы, которые мне перечислил Александр Смышляев. Может быть и не нужен. Но есть способ получения, отчего бы и не сделать, да и так правильнее.
Можно применить и другой набор реле, например, если в KV1 2 независимых тройника, то одно из 2-х реле принудительной разрядки можно убрать. Одним тройником на оба кондера обойтись даже не пытайтесь.
Еще если совсем правильно, то параллельно обмоткам всех реле нужно ставить диод, для гашения токов самоиндукции, возникающих при снятии питания с реле.
Олег Владимирович, тема действительно актуальна!
Нужен ли РЗД? Я сделал те сигналы, которые мне перечислил Александр Смышляев. Может быть и не нужен. Но есть способ получения, отчего бы и не сделать, да и так правильнее.
Можно применить и другой набор реле, например, если в KV1 2 независимых тройника, то одно из 2-х реле принудительной разрядки можно убрать. Одним тройником на оба кондера обойтись даже не пытайтесь.
Еще если совсем правильно, то параллельно обмоткам всех реле нужно ставить диод, для гашения токов самоиндукции, возникающих при снятии питания с реле.
Олег Владимирович, тема действительно актуальна!
Последнее редактирование модератором:
всего то чуть програмулину подправить..
revit написал(а):
А и не надо ждать...
Прошивка что сейчас лежит на сайте уже имеет поддержку всего этого хозяйства... причем режим работы привода дверей для счета этажей определяется автоматически... то есть ничего дополнительно делать не надо... залил - получил результат... и для автоматического привода дверей и для распашника....
Еще раз позволю себе повториться: из действительно НОВОГО в данной прошивке - это контроль исправности цепи вызовов релейного лифта.
Последнее редактирование модератором:
Vincent Van Gog
Эксперт
oleg написал(а):
Как данная прошивка должна отработать следующие ситуации:
1. Лифт - 8 остановок; 8, 7, 6, 5 остановки заблокированы; 10-я ячейка=4;
2. Лифт - 8 остановок; 2, 3, 4 остановки заблокированы; 10-я ячейка=5;
3. Лифт с неподвижным полом, 92-я ячейка=1;
4. Лифт УЛ (УИРФ) с неподвижным полом, 92-я ячейка=1 (прошу прощения за офф-топ)?
Van Gog написал(а):
10яч = 4 - должно работать
Van Gog написал(а):
10яч = 8 - и должно работать.
Van Gog написал(а):
92=1. Работает...
Van Gog написал(а):
Достоверно корректного отображения человека не будет. Необходимо 92яч =0.
Последнее редактирование модератором:
