ЛБ6.X ЛБ6-ШУЛК32

[oleg]

А можно поподробнее, об изменениях в прошивке?

В ситуации показанной Revit на форуме При наличии ВП и отсутствии СТОП2 ЛБ через 15 сек формировал состояние "Зажата кнопка СТОП".
Изменения: Для формирования состояния "Зажата кнопка СТОП" помимо контроля наличия ВП и отсутствия СТОП2 добавлен контроль наличия СТОП1.



[ampelos]

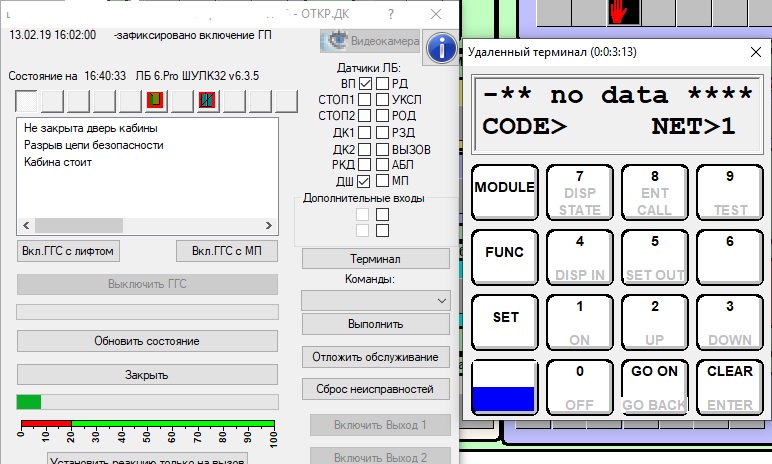

Олег, это очень давний вопрос, не я один его несколько раз задавал...сейчас выглядит как на скрине. В моем понимании в такой ситуации через указанные в настройках блока 25 секунд должно у диспетчера появиться только одно сообщение "Отсутствует обмен с MCS", удаленный терминал корректно отображает-NO DATA. Другие сообщения вводят в заблуждение персонал.



[revit]

Подобные ситуации бывают и у других систем управления, в частности у отис -если по какой либо причине нет данных но порт физически есть то пишет "разрыв цб". Это тоже не есть гуд... На содимасах Ng12 уже поправляли такое и там именно "Отсутствует обмен с MCS"
Просто Шулков много и проблем с портами у них достаточно, поэтому это чаще замечается. Несуществующая кнопка стоп это было конечно вообще за гранью добра....



[oleg]

Подобные ситуации бывают и у других систем управления, в частности у отис -если по какой либо причине нет данных но порт физически есть то пишет "разрыв цб". Это тоже не есть гуд...

При возникновении описанной ситуации на лифте. Свяжитесь. Изучим, найдем решение.



[oleg]

Олег, это очень давний вопрос, не я один его несколько раз задавал...сейчас выглядит как на скрине. В моем понимании в такой ситуации через указанные в настройках блока 25 секунд должно у диспетчера появиться только одно сообщение "Отсутствует обмен с MCS", удаленный терминал корректно отображает-NO DATA. Другие сообщения вводят в заблуждение персонал.

Исправлено.
При наличии пакетов от станции, но отсутствии данных:
- Формируется "Нет связи с MCS"
- Блокируется "Разрыв ЦБ"
Прошивка доработана для всех исполнений ЛБ-Ш32. Обновлена на сайте и приложена в архиве. Проверяйте.



[ampelos]

Изменения в поведении прошивки с отсутствующими данными положительные, работает корректно. Спасибо за оперативность!



[oleg]

Изменения в поведении прошивки с отсутствующими данными положительные, работает корректно. Спасибо за оперативность!

Изменения подтверждены.
Прошивка обновлена на сайте и передана в производство.



[revit]

Исправлено.
При наличии пакетов от станции, но отсутствии данных:
- Формируется "Нет связи с MCS"
- Блокируется "Разрыв ЦБ"
Прошивка доработана для всех исполнений ЛБ-Ш32. Обновлена на сайте и приложена в архиве. Проверяйте.

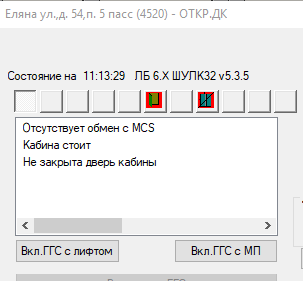

Да 5.3.5 в такой ситуации корректно отдает что "нет связи с МКС" но вот совершенно не понял логики сообщения "разрыв ЦБ" который вываливается почему то в виде сообщения "не загрыта дК" . Кто знает закрыта она или нет???? Опять диспетчер в непонятках.... Запустили новостройки и стоят они с такими сообщениями... И сам не смотрел, но интуиция мне подсказывает что ДК у них все таки закрыты. Узнаю у связистов в понедельник



[ampelos]

Виталий! Я также указал на эту неточность. Такое состояние возникает когда лифт оставлен в служебном режиме (ревизии, например) между этажами. В этом случае PKL32 not found для ЛБ. 25 февраля все исполнения прошивок были еще раз доработаны и доступны на сайте в разделе "Прошивки". Теперь ЛБ ведет себя корректно и не обманывает диспетчера, пробуйте. Олег Владимирович ждет обратную связь от пользователей с такими лифтами.



[revit]

Действительно, последняя прошивка с сайта так не делает и отдает только "отсутсвует связь с мкс". Я запутался в этих промежуточных версиях и залил не самую последнюю



[revit]

....Такое состояние возникает когда лифт оставлен в служебном режиме (ревизии, например) между этажами. В этом случае PKL32 not found для ЛБ.

Я диагностировал подобное состояние ПКЛ-32 в случаях когда плата с ошибкой и было включено питание. Т.е не отработав какой то цикл запуска в нормальную работу плата не отдает в порт данные, хотя сам порт работоспособен.
Сегодня на новостройках заметил что действительно такое же состояние получается и у лифта в ревизии.
Так вот непононятно в каких случаях в ревизии появляется такая ситуация. Возможно что тоже при подаче питания , если в этот момент лифт уже был в ревизии.



[ampelos]

Так и есть-лифт не выполнял калибровочный рейс, сразу оказался (остался) в ревизии. Обмен по порту не устанавливается-видим результат. Это история еще с первых ШУЛКов с ПКЛ-32... Также информация для сведения: в прошивках вплоть до 5.0.9 от 30.06.17включительно автоопределение станции не работает, в более свежих должны были поправить.



[revit]

По прошивкам и наборам кодов это известное дело.



[Sergei]

Подскажите постоянно сталкиваюсь с проблемой только на ШУЛК-32 и ШУЛК-17. Перестаёт работать УКСЛ. Не срабатывает. Лифту пофигу, снял кольцо он как ехал так и едит. Настройки все правильные. Галочки установленны на 35,115,163, 214-1,5сек 98-0. Это не исправен блок? Или что-то с прошивкой.



[D_e_a_d]

Подскажите постоянно сталкиваюсь с проблемой только на ШУЛК-32 и ШУЛК-17. Перестаёт работать УКСЛ. Не срабатывает. Лифту пофигу, снял кольцо он как ехал так и едит. Настройки все правильные. Галочки установленны на 35,115,163, 214-1,5сек 98-0. Это не исправен блок? Или что-то с прошивкой.

Сервисный в блок не вставлен в этот момент?



[oleg]

Подскажите постоянно сталкиваюсь с проблемой только на ШУЛК-32 и ШУЛК-17. Перестаёт работать УКСЛ. Не срабатывает. Лифту пофигу, снял кольцо он как ехал так и едит. Настройки все правильные. Галочки установленны на 35,115,163, 214-1,5сек 98-0. Это не исправен блок? Или что-то с прошивкой.

Загрузите в ЛБ актуальную прошивку. Убедитесь что в яч 216 - 1.5 сек. Для срабатывания пускателя в ЛБ не должен быть вставлен сервисный ключ и ЛБ должен получать данные от станции управления (канал обмена данными должен работать). О результатах сообщите.



[dimtop]

Подскажите постоянно сталкиваюсь с проблемой только на ШУЛК-32 и ШУЛК-17. Перестаёт работать УКСЛ. Не срабатывает. Лифту пофигу, снял кольцо он как ехал так и едит. Настройки все правильные. Галочки установленны на 35,115,163, 214-1,5сек 98-0. Это не исправен блок? Или что-то с прошивкой.

Установите галочку в 94 ячейку (поддержка УКСЛ диспетчерского комплекса "Обь")



[wam57]

Всем доброго времени суток.
Столкнулся с проблемой: отказ связи между ЛБ 6.0 и ШУЛК-32 на пассажире.
Грузовик завелся без проблем, а пассажир - молчит.
ЛБ - исправен, Сом - кабель для связи ЛБ/ СУ- исправен, рабочий.
Предохранитель гр. дисп. связи - исправен.
Завтра буду смотреть стабилизатор, но если и с ним нет проблем - куда копать?
Спасибо всем.



[oleg]

Всем доброго времени суток.
Столкнулся с проблемой: отказ связи между ЛБ 6.0 и ШУЛК-32 на пассажире.
Грузовик завелся без проблем, а пассажир - молчит.
ЛБ - исправен, Сом - кабель для связи ЛБ/ СУ- исправен, рабочий.
Предохранитель гр. дисп. связи - исправен.
Завтра буду смотреть стабилизатор, но если и с ним нет проблем - куда копать?
Спасибо всем.

Исключить проблему самого ЛБ и кабеля подключения, поменяв местами ЛБ с интерфейсным кабелелм между пассажиром и грузовиком. После этого делать выводы.
И обратите внимание на состояние светодиода "работа" в ЛБ. Он должен постоянно гореть зеленым.



[revit]

Всем доброго времени суток.
Столкнулся с проблемой: отказ связи между ЛБ 6.0 и ШУЛК-32 на пассажире.
Грузовик завелся без проблем, а пассажир - молчит.
ЛБ - исправен, Сом - кабель для связи ЛБ/ СУ- исправен, рабочий.
Предохранитель гр. дисп. связи - исправен.
Завтра буду смотреть стабилизатор, но если и с ним нет проблем - куда копать?
Спасибо всем.

Если предохранитель питания портов исправен, то проверить напряжение на стабилизаторе (кренке, что в районе портов стоит) входное 9вольт и выходное +5В. При наличие напряжений -ремонтировать плату. Как правило 481 трансиверы гуано, даже на новых лифтах часто бывает.
Тут еще можно почитать о портах ПКЛ-32
